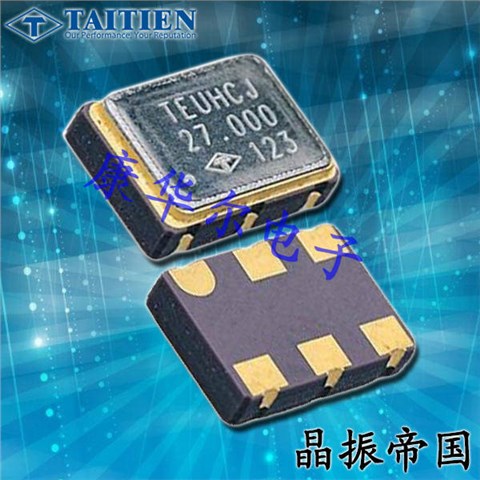

VTEUMCJANF-27.000000,VCXO,27MHz,3.3V,7050

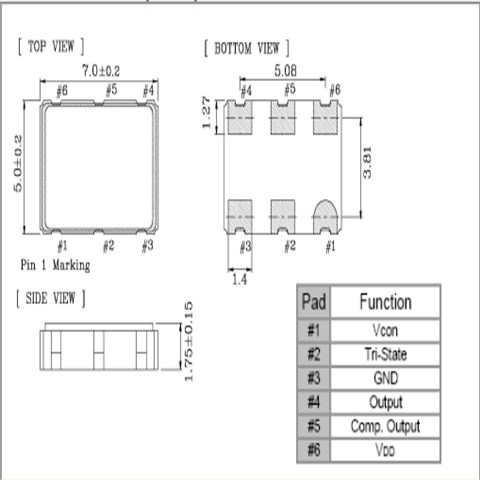

VTEUMCJANF-27.000000,VCXO,27MHz,3.3V,7050,台湾泰艺晶振公司,典型的7.0x5.0x1.6mm6垫陶瓷SMD包。-非常低的抖动性能：典型的0.3pS RMS从12k~20MHz。-具有较宽的频率控制范围。-补充性的输出。-三态启用/禁用，机顶盒，高清电视- WiMAX/WLAN - xDSL/ VoIP，电缆调制解调器-抖动衰减器，ADC

VTEUMCJANF-27.000000,VCXO,27MHz,3.3V,7050

参数				PECL						LVDS					unit
				3.3V				2.5V.		3.3V.			2.5V.
				Min.		Max.			Max.	Min.		Max.	Min.	Max.
电源电压变动 (VDD) 5%				3.135		3.465		2.375	2.625	3.135		3.465	2.375	2.625	V
频率范围				1.5		200		65	200	1.5		200	65	200	MHz
标准频率				77.76,106.25,122.88,125,155 .52,156.25,200
绝对拉力范围 (APR)				±50		-		±50	-	±50		-	±50	-	ppm
控制电压范围				0.3		3.0		0	2.5	0.3		3.0	0	2.5	V
源电流1 .5MHz≦F0< 65 MHz				-		75		-	75	-		45	-	45	mA
65MHz≦F0≦200 MHz				-		100		-	100	-		80	-	80
输出电平Output High (Logic “1”)				2.275		-		1.475	-	-		1.6	-	1.6	V
Output Low (Logic “0”)				-		1.68		-	1.095	0.9		-	0.9	-
过渡时间：升降时间+				-		1.0		-	1.0	-		1.0	-	1.0	nSec
启动时间				-		3		-	3	-		3	-	3	mSec
三状态(inputto Pin 2,Enable Low )
Enable(Low voltage or GND or floating)				-		0.3VDD -		-	0.3VDD	-		0.3VDD	-	0.3VDD	V
Disable(Low voltage or GND)				0.7VDD		-		0.7VDD	-	0.7VDD		-	0.7VDD	-
线性				-		10		-	10	-		10	-	10	%
调制带宽(BW)				25		-		25	- 1	25		-	25	-	kHz
输入阻抗				50		-		50	-	50		-	50	-	?
RMS相位抖动(Integraged 12kHz~20MHz) F0< 100 MHz 100 MHz ≦F0 <125 MHz 125 MHz ≦F0 <150 MHz 150 MHz≦F0
				-		1		-	1	-		1	-	1	pSec
				-		0.7		-	0.7	-		0.7	-	0.7
				0.5		-		0.5	-	0.5		-	0.5
				0.3		-		0.3	-	0.3		-	0.3
相位噪声	100Hz 1kHz 10kHz			-		--80		-	--80	-		--80	-	--80	dBc/Hz
				-		- 110		-	- 110	-		- 110	-	- 110
				-		- 133		-	- 133	-		- 133	-	- 133
老化 ( @25°C1st year)				-		±3		-	±3	-		±3	-	±3	ppm
绝缘电阻范围				--55		125		--55	125	--55		125	--55	125	°C

VTEUMCJANF-27.000000,VCXO,27MHz,3.3V,7050
