艾博康是美国非常出名的一家晶振厂家,又名Abracon,该公司的业务范围比较广泛,在无源和机电定时,同步,电源,连接,和RF方面均有所建树;同时该厂家涉猎的石英晶振产品包括石英晶体,石英晶体振器,MEMS振荡器,温补晶振,压控晶振,差分晶振等等,今天主要介绍的是一款可应用于网络通信的32.768K千赫贴片式薄型晶体,型号为ABS06.
随着电子产品市场需求的提升,对使用晶振产品的需求也相应水涨船高,故而为应市场需求,各大晶振厂家都在不断突破极限,改造晶振生产技术;在这样的背景下,艾博康旗下的这款高性能石英晶体得以面市.
从一些基本信息来看,ABS06石英水晶谐振器是一款无源晶振,同时由于频点为32.768K,故而又称之为时钟晶体,与此同时,它的尺寸为2.0*1.2mm,这在千赫晶振系列产品中已经非常小了.下面我们具体来分析一下该产品的应用和性能.
ABS06时钟晶振具备一下三大特点:
①微型尺寸2.0 x 1.2 x 0.6mm毫米，非常适合高密度电路板
②陶瓷封装具有出色的环境和耐热性
③工业应用的扩展温度-55℃至+125℃
虽说每个石英晶振产品都是应用于电子产品之上的,但是电子产品行业也分为不同的领域,而每一个石英晶振都会因为性能的差异性而应用于电子产品的不同领域,比如高精度的石英晶振应用于比较高端的,对振荡频率要求较高的电子产品上,反之则使用普通有源贴片晶振或是无源晶振,但也非必然,这只是针对于通常来说的.那么ABS06的应用范围如何呢?
ABS06贴片晶振的应用领域如下:
①通信和测量设备的广泛应用
②商业和工业应用
③无线通信
④掌上电脑和掌上电脑飞行员
可见这款晶振产品就是一个异类,因为在通信领域我们通常情况下都是使用有源贴片晶振,而非石英晶体谐振,那么这款产品的性能到底如何呢?又何以应用于通信领域呢？
该2012进口晶振的规格参数表如下:
|
Parameters
|
Minimum
|
Typical
|
Maximum
|
Units
|
Notes
|
|
Frequency
|
|
32.768
|
|
kHz
|
|
|
Operation Mode
|
Flexural Mode (Tuning Fork)
|
|
|
|
Operating Temperature
|
-40
|
|
+85
|
ºC
|
|
|
Storage Temperature
|
-55
|
|
+125
|
ºC
|
|
|
Frequency Tolerance @+25°C
|
-20
|
|
+20
|
ppm
|
See options Tested at 0.5uW
|
|
Temperature Coefficient:
|
-0.04
|
-0.03
|
-0.02
|
ppm/T²
|
|
|
Turn-over temperature:
|
+20
|
+25
|
+30
|
ºC
|
|
|
Equivalent series resistance (R1)
|
|
|
90
|
k?
|
For -40 ~ +85°C option
|
|
|
|
110
|
k?
|
For -40 ~ +125°C option & -55 ~ +125°C option
|
|
Load capacitance (CL)
|
|
12.5
|
|
pF
|
See options
|
|
Drive Level
|
|
0.1
|
0.5
|
µW
|
|
|
Q value
|
9000
|
|
|
|
|
|
Aging@25°C±3°C
|
-3
|
|
3
|
ppm
|
First year
|
|
Insulation Resistance
|
500
|
|
|
M?
|
@ 100Vdc ± 15V
|

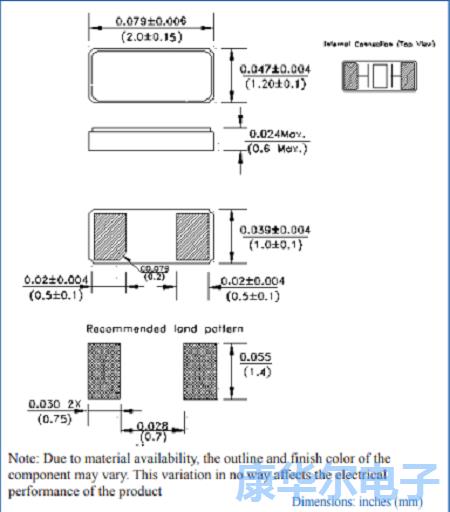

该石英晶振的外观尺寸图如下:
该进口晶振的相位噪声图如下:
由此可见,该无源晶振虽然在性能上相较于有源晶振来说稍微逊色一些,但胜在该产品具备耐高温的特性,并且在无源晶振中其±20ppm的频率公差已经非常之高了,在加上该产品的频点为32.768K,为32.768K晶振,在时计模块上可确保时钟定位的准确性,完全可适应于通信产品的时钟模块.
