ECS蓝牙5.1设计考虑
蓝牙是一种短程无线标准，用于移动电话、计算机和其他电子设备的互连。它允许在移动设备和计算机之间无线传输文件。您可以将智能手机、平板电脑/笔记本电脑或PC配对在一起，并使用蓝牙来回无线发送文件。多年来，蓝牙标准经历了许多修订和变化，从2002年的蓝牙1.1、蓝牙2.0 EDR(增强数据速率)、蓝牙3.0 HS(高速和超宽带)，到今天的具有方向和资产跟踪服务的蓝牙5.1。蓝牙特别兴趣小组(SIG)https://www.bluetooth.com是监管蓝牙的行业组织。
注意：WiFi和蓝牙的区别在于：蓝牙晶振，蓝牙主要用于连接设备，不使用线缆，而WiFi提供高速上网。蓝牙5.1中的一个主要特性是测向，它为低功耗无线连接世界带来了产品和事物在三维空间中的绝对定位的可能性。然而，要使这项技术成为现实，还需要一些硬件升级。这取决于您计划使用到达角(AOA)还是离开角(AOD)，这需要在信标或定位设备上使用基于相位的天线阵列。
电路设计需要考虑信号噪声、时钟抖动和信号传播延迟等变量。根据系统规模，嵌入式系统对RAM，尤其是CPU的要求可能会很高。许多性能良好的角度估计算法需要CPU的大量处理能力。
5.1是对蓝牙低能耗能力的一个非常重要的补充。据信，它可以对室内导航产生类似的影响，SMD晶振，就像GPS对全球定位的影响一样。GPS从根本上改变了汽车、人和物体的宏观旅行和追踪世界。蓝牙5.1 LE测向技术可以在建筑物、物业、资产跟踪和许多其他领域的微观尺度上产生类似的影响。
这项技术让你有能力知道你所有的资产在任何给定的时间。例如，它使您能够定位仓库、工作场所中的昂贵设备，甚至跟踪1厘米的物品。想象一下，不仅知道你把钥匙放在哪个房间，而且知道它们在沙发的哪个垫子下面。
有哪些方法，它们有什么不同

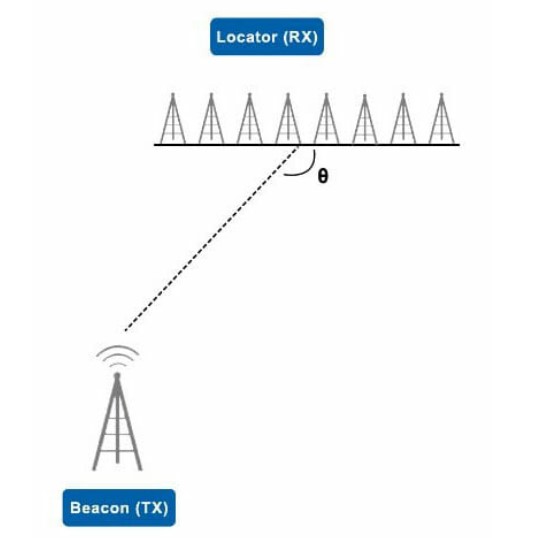

到达角
信标向AoA定位器(如无线接入点)广播(TX)它们的位置
定位器测量信号的到达角度
信标仅需要单个天线，可以是低功率的，并且同时支持额外的蓝牙le功能
定位器需要3 x 3或4 x 4天线阵列和开关(参见下面的天线说明)
离去角
信标使用多个天线传输AoD信息，例如坐标
包括智能手机在内的移动设备接收信标并计算位置
信标需要3×3或4×4天线阵列和开关
像智能手机这样的移动设备需要支持AoD算法。定位服务系统必须知道信标坐标
均匀线性阵列(ULA)是一维数组。阵列中的所有天线都在一条直线上，您只能测量方位角(球面坐标系中的角度测量)角度。
均匀矩形阵列(URA)二维阵列，意味着天线在二维空间(在一个平面上)展开。您可以在3D半空间中测量方位角和仰角。
均匀圆形阵列(UCA)是二维阵列，这意味着天线是二维分布的(在一个平面上)。您可以在3D半空间中测量方位角和仰角。
应用:RF和基带/MAC参考时钟信标和移动设计都集成了一个RF收发器和一个采用公共参考时钟输入的基带/MAC。一些比较常见的参考频率有:16.0MHz、24.0MHz、26.0MHz、32.0MHz、37.40MHz、38.40MHz、40.0MHz和32.768kHz石英贴片晶振。这些由支持无线标准的RF-ASIC使用，如蓝牙低能耗(BLE)、蓝牙、WiFi和物联网或无线应用中使用的其他标准。
由于这些应用要求严格的频率稳定性和低等效串联电阻(ESR ),这些晶体旨在满足对无线协议性能至关重要的高要求。
注意:等效串联电阻(ESR)是石英晶振最重要的特性之一。晶体坯的ESR与其晶体元素的尺寸成反比。因此，当晶体坯小型化时，ESR值增加。ESR用欧姆(ω)表示，这个数字越低，晶体越好。ESR越高，放大器的启动和运行负载也越高，可能会阻碍振荡器启动和运行，尤其是在低温下。Lw ESR晶体启动和保持运行所需的功率更低。这使得它对设计工程师更有吸引力。
以下产品旨在满足所有无线时钟要求
|
