PETERMANN彼得曼计量应用晶振

PETERMANN彼得曼计量应用晶振

近几年来，现代计量应用的时间要求大幅提高。现代计量应用的通常要求是7年后时间偏移1小时。应用的工作温度范围也应符合该值。最多1小时。7年后对应于32.768kHz下16 ppm绝对值的频率容差。传统的32.768k振荡晶体不再可能满足这些要求。

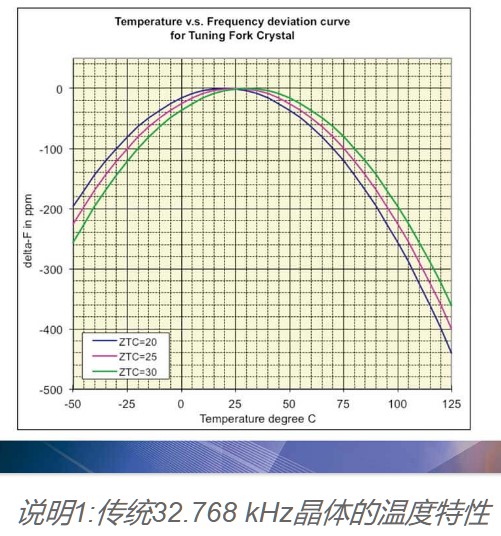

一方面，这是因为32.768kHz仅在+25°C时具有10ppm的频率容差，另一方面，在-40/+85°C温度范围内的温度稳定性高于-180 ppm。此外，老化约。计算精度时，必须考虑10年后的30ppm。最差情况下，32.768kHz晶振的最大频率稳定性为+40/-220 ppm(包括+25°C时的调整、温度稳定性和10年后的老化)。外部电路电容必须能够补偿由要同步的ic振荡器级的内部电容和杂散电容引起的任何系统频率偏移。为32.768K晶振选择无外部电路电容的布局包含很大的风险，因为在批量生产期间，32.768晶振的精度既不能校正也不能调整以适应突然变化的PCB条件。最初，32.768英寸晶体的交叉角度是为手表的最佳精度而设计的，而不是为如今使用它的大多数应用而设计的。

为了满足高度精确的时间要求，作为计时专家，我们推出了ULPPO系列贴片晶振超低功耗32.768kHz振荡器。该石英晶体振荡器可以在1.5到3.63VDC的VDD范围内的每个电压下工作。额定功耗为0.99 A。在-40/+85°c的温度范围内，ULPPOs的温度稳定性为±5 ppm。频率稳定性(输送精度加上温度稳定性)为10ppm，20年后的老化为±2ppm。因此，ULPPOs的最大总稳定性为12ppm，包括10年后的老化。这些是行业最佳参数。

超小型外壳的电路不需要外部电路电容(外壳面积:1.2 mm2).ULPPO中安装的IC输入级独立过滤电源电压。与晶体相比，ULPPOs节省了印刷电路板上的大量空间，因此可以增加封装密度，并且可以设计更小的印刷电路板。幅度的调整进一步降低了ULPPO的功耗。

对于空间计算，还必须考虑印刷电路板上晶体的两个外部电路电容。由于有两个外部电路电容，即使最小的32.768kHz晶振也比ULPPOs需要更多的PCB空间。

PETERMANN彼得曼计量应用晶振

此外，非常小的32.768kHz晶体具有非常高的电阻，这通常不能被要同步的振荡器级安全地克服，因为要同步的IC或RTC的振荡器级也具有非常高的容差。因此，现场可能会出现突然的响应时间问题，这可以通过ULPPOs排除。因此，在任何情况下，使用ULPPOs都可以安全运行应用程序。

振荡器级消耗大量能量来保持32.768K振荡器。通常，MCU的输入级可以直接与ULPPO的LVCMOS信号(通常为X在).因此，可以停用MCU的输入级(旁路功能)，以便节省的能量可以用于计算电表的系统功耗。此外，ULPPOs能够同时同步多个IC。由于ULPPO的精度非常高，因此需要的时间同步更少，这也节省了系统功率。

当然，ULPPOs可用于任何需要小型化超低功耗32.768kHz贴片石英晶振的应用，如智能手机、平板电脑、GPS、健身手表、健康和保健应用、无线键盘、计时系统、计时应用、可穿戴设备、物联网、家庭自动化等。由于32.768kHz振荡器的高度准确性，待机时间或甚至超高技术应用中的超高时间可以显著增加，从而由于显著降低的电池密集型同步周期可以节省大量系统功率。因此，与32.768 kHz晶体相比，32.768 kHz振荡器是更好的选择。超低功耗32.768 kHz振荡器具有不同的精度变化——也可参见ULPO-RB1和-RB2系列。

SMD超低功耗32.768kHz振荡器
用于低成本的超低功率振荡器
出色的长期可靠性
超低功耗:< 1 A
最小的振荡器封装:1.5 x 0.8mm/2.0x1.2毫米蓝牙晶振
杰出的长期老化

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768或其倍频。32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。
