XR25系列专为高可靠性而设计和制造,XR25H3J20.0000A5F,无源晶振,ECERA晶振

石英晶体谐振器是一种生活中随处可见的电子器件，诞生于20世纪20年代初，因具有较高的品质因数及良好的频率稳定性，被广泛应用于航天、通信、军事等工业领域。顾名思义，制造石英晶体谐振器的原材料就是石英，一种非常重要的压电材料。其主要特征是其原子或分子有规律排列，反映在宏观上是外形的对称性，在电场的作用下，晶体内部产生应力而形变，从而产生机械振动，获得特定的频率。

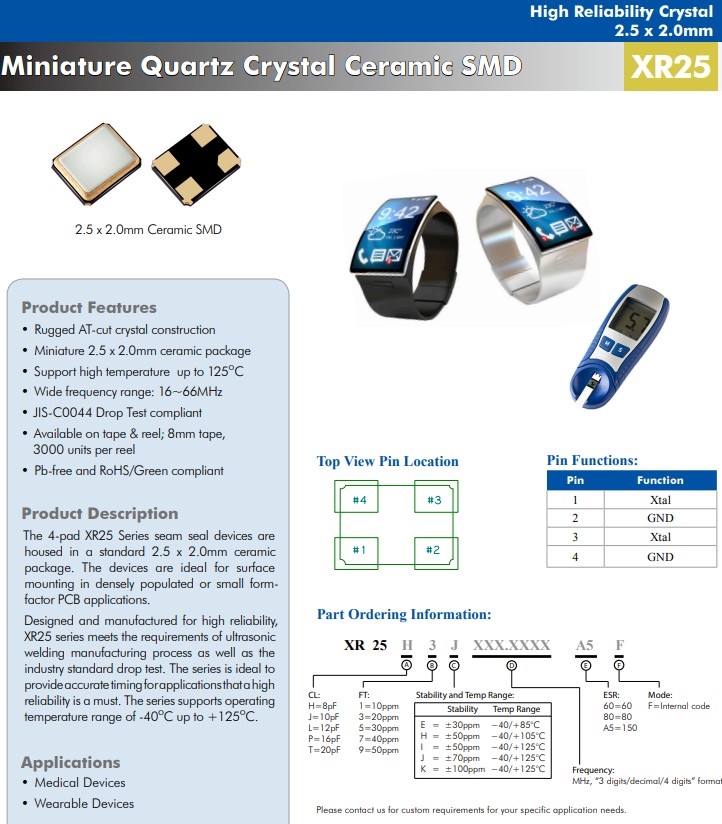

亚陶晶振XR25系列接缝密封装置采用标准2.5x2.0mm陶瓷封装，XR25接缝密封SMD晶振，这些器件非常适合在人口密集或小型PCB应用中进行表面贴装。XR25系列专为高可靠性而设计和制造，满足超声波焊接制造工艺以及行业标准跌落测试的要求。该系列非常适合为需要高可靠性的应用提供准确的时序。该系列支持-40℃至+125℃的工作温度范围。
特征：
坚固的AT切割晶体结构
微型2.5x2.0mm陶瓷封装
支持高达125℃的高温耐高温晶振
宽频率范围：16~66MHz
符合JIS-C0044跌落测试
卷带包装；8毫米胶带，每卷3000个单位
无铅且符合 RoHS/Green标准
应用程序：医疗设备，可穿戴设备

XR25系列专为高可靠性而设计和制造,XR25H3J20.0000A5F,无源晶振,ECERA晶振

产品参数：
合规性（仅汽车支持 PPAP）标准
产品系列 XR25
家庭 Xtals/晶体
旧版 PN 没有任何
频率范围  16MHz至66MHz
包装类型 陶瓷缝
包装尺寸 2.5x2.0x0.6mm无源晶振
垫 4
不建议 0

XR25系列专为高可靠性而设计和制造,XR25H3J20.0000A5F,无源晶振,ECERA晶振

频率范围：16.0000MHz至66.0000MHz(基波)
25°C±3°C时的特性：频率校准容差:10ppm至50ppm
负载电容:7至32pF或串联谐振
有效串联电阻(ESR):
16.0000 MHz至19.9999 MHz:最大150ω
20.0000 MHz至31.9999 MHz:最大80ω
32.0000 MHz至66.0000 MHz:最大60ω
驱动电平:典型值10 W。(最大100瓦)
并联电容:最大3pF
工作温度:–40至+85℃或–40至+105℃或–40至+125℃
存储温度:–55至+125℃ 贴片石英晶振
温度稳定性:30至100ppm
在25°C下老化，第一年:最大3ppm
离心力:美国汽车工程师学会j 2657(1500克)
回流温度:最高260℃，最长10秒
跌落测试:JIS-C0044
机械:
震惊:JESD22-B104
可焊性:J-STD-002
振动:JESD22-B103
耐焊接热::J-STD-020 (SMD)
环境:
总测试泄漏:JESD22-A109
精细泄漏测试:MIL STD 883 M1014
防潮性:JESD22-A101
绝缘电阻:最小500mω(100 VDC)
温度循环:JESD22-A104
高温暴露:JESD22-A103
高温工作寿命:JESD22-A108
