在电路设计中利用削波正弦波形,TXEABLSANF-24.000000,TCXO晶振,低功耗晶振

返回列表 来源：爱普生晶振 查看手机网址
扫一扫!在电路设计中利用削波正弦波形,TXEABLSANF-24.000000,TCXO晶振,低功耗晶振扫一扫!
 浏览：- 发布日期：2022-06-22 09:30:13【大 中 小】
分享到：

削波正弦波输出，削波正弦波形最多TCXO晶振的常用输出选项。–低功耗，改善散热

特征：更好的老化和频率 稳定性能 –相位噪声性能优于CMOS输出。

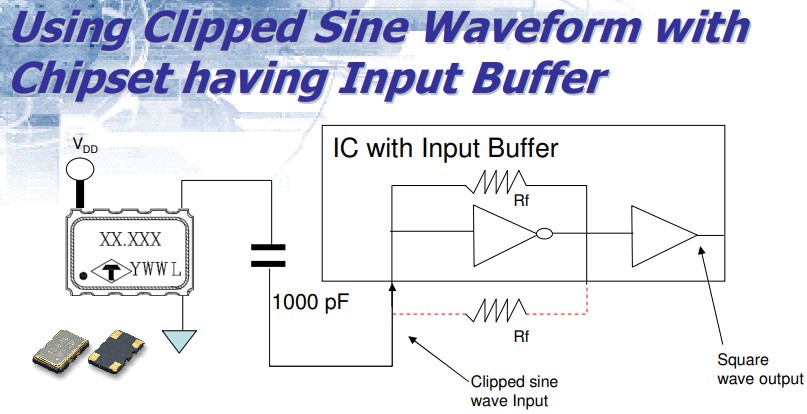

使用削波正弦波形 具有输入缓冲器的芯片组

1.要将限幅正弦波形转换为CMOS等方波信号，需要一个输入缓冲器。

2.一般来说，TCXO输出进入的IC会在芯片内部集成输入缓冲功能。振荡器电路应具有与逆变器并联的射频反馈电阻。

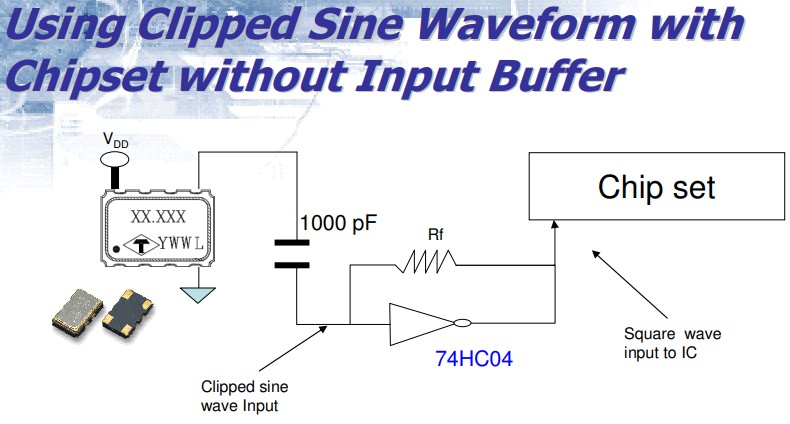

3.如果IC内部没有Rf电阻，则需要在输入引脚和之间增加一个Rf电阻 逆变器的输出引脚。

4.外部射频电阻值应在100K至10M欧姆之间。

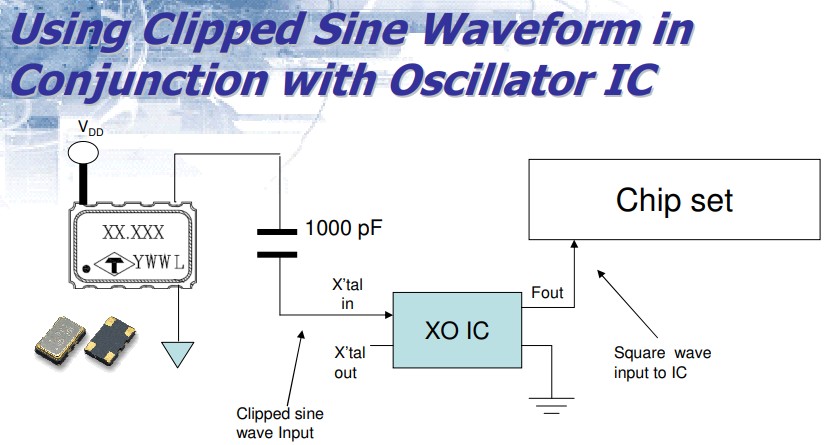

5.除了7x5mm产品系列，需要在TCXO输出引脚之间串联一个1000pF电容 以及所有其它小型TAITIEN晶振的TCXOs的IC时钟输入引脚。

在电路设计中利用削波正弦波形,TXEABLSANF-24.000000,TCXO晶振,低功耗晶振
