频率:8-120MHZ

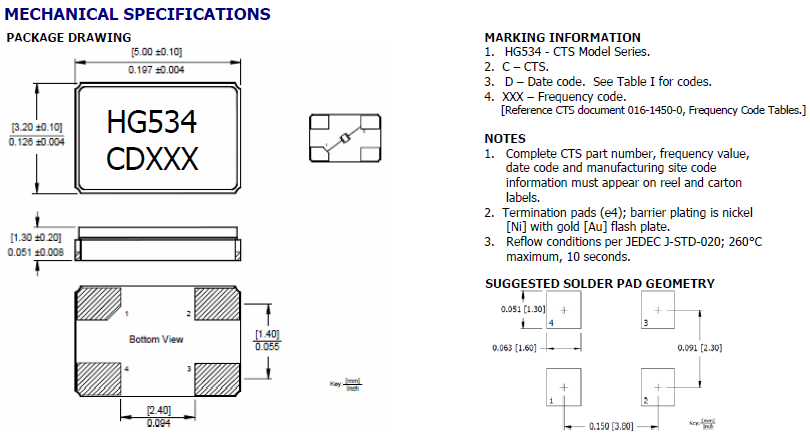

尺寸:5.0*3.2mm
5032mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
CTS晶振,石英晶振,HG534晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
CTS晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
8-120MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20× 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,12PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。
我们从晶振使用输出无信号开始寻找相关问题。
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。
CTS晶振,石英晶振,HG534晶振
CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。高频石英晶振与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。
将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治,CTS进口贴片晶振减少现有的污染废弃物以及在未来生产制造中所产生的污染。
CTS晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,5032贴片晶振通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。
