频率:26MHZ
尺寸:2.5*2.0mm
KDS晶振,热敏晶振,DSR221STH晶振,1MAA19200ACA晶振,石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性贴片石英晶振晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
26MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
2.6-3.3V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-40℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -10℃ to +70℃ |
请联系我们查看更多资料http://www.epsoncrystal.com |
H: -30℃ to +85℃ |
|||
|
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
12pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |

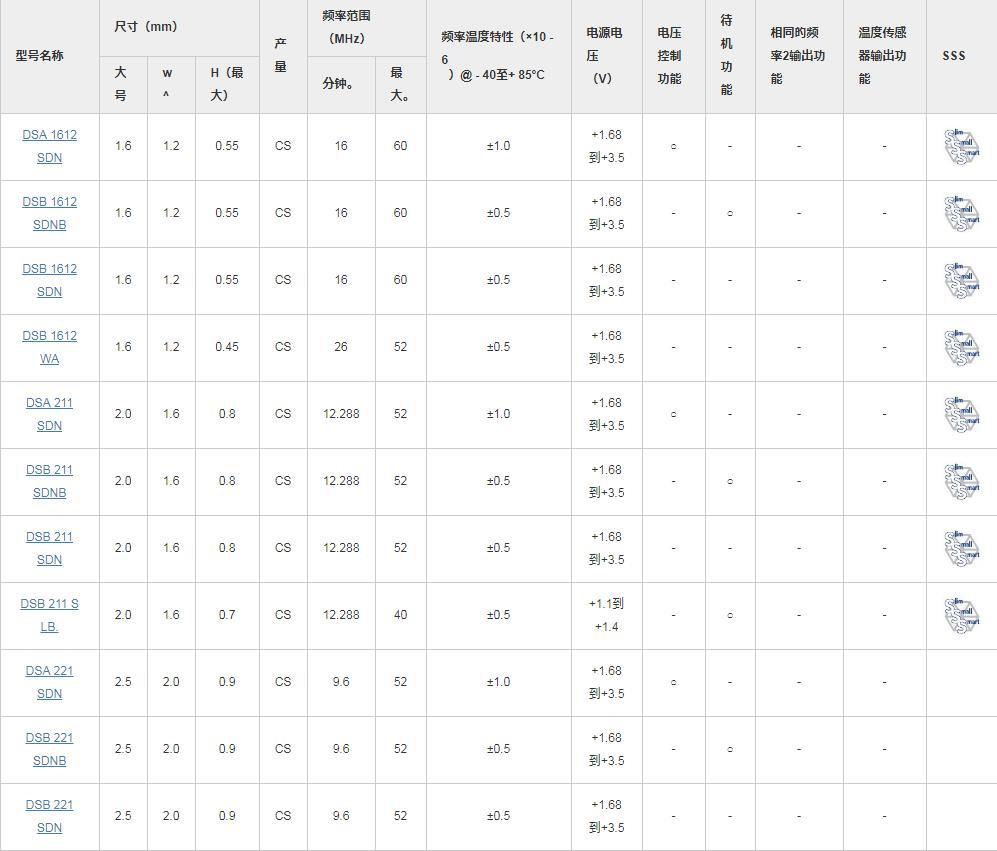

KDS有源晶振产品列表:
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的温补晶体振荡器产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
