MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振，美国进口晶振，Mmdcomp麦迪康晶振，MVIH系列，编码为：MVIH302548DYR-156.250MHz-T，频率为：156.250MHz，小体积晶振尺寸：7.0x5.0mm陶瓷封装，六脚贴片晶振，石英晶体振荡器，有源晶振，石英晶振，VCXO压控晶振，无铅环保晶振，电源电压：3.3V，具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低损耗等特点。应用于：通讯设备，无线网络，蓝牙晶振，物联网，GPS定位系统，汽车电子设备，医疗设备，电脑，仪器仪表设备，数码电子等应用。

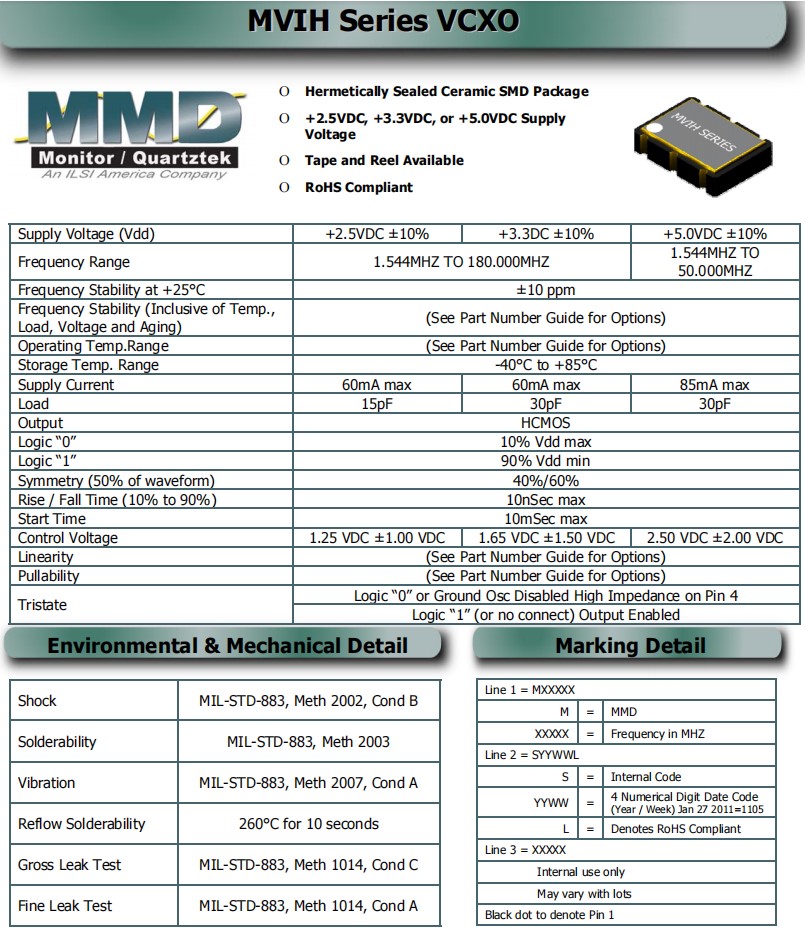

MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振，参数表
|
Supply Voltage (Vdd)
|
+2.5VDC ±10%
|
+3.3DC ±10%
|
+5.0VDC ±10%
|
|
Frequency Range
|
1.544MHZ TO 180.000MHZ
|
1.544MHZ TO 50.000MHZ
|
|
Frequency Stability at +25°C
|
±10 ppm
|
Frequency Stability (Inclusive of Temp.
Load, Voltage and Aging)
|
(See Part Number Guide for Options)
|
|
Operating Temp Range
|
(See Part Number Guide for Options)
|
|
Storage Temp. Range
|
-40°C to +85°C
|
|
Supply Current
|
60mA max
|
60mA max
|
85mA max
|
|
Load
|
15pF
|
30pF
|
30pF
|
|
Output
|
HCMOS
|
|
Logic “0”
|
10% Vdd max
|
|
Logic “1”
|
90% Vdd min
|
|
Symmetry (50% of waveform)
|
40%/60%
|
|
Rise / Fall Time (10% to 90%)
|
10nSec max
|
|
Start Time
|
10mSec max
|
|
Control Voltage
|
1.25 VDC ±1 00 VDC
|
1.65 VDC ±1 50 VDC
|
2.50 VDC ±2 00 VDC
|
|
Linearity
|
(See Part Number Guide for Options)
|
|
Pullability
|
(See Part Number Guide for Options)
|
|
Tristate
|
Logic “0” or Ground Osc Disabled High Impedance on Pin 4
|
|
Logic “1” (or no connect) Output Enabled
|
MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振，尺寸图
MMdcomp压控晶振,MVIH302548DYR-156.250MHz-T,低电压6G晶振
压控晶振用石英晶体作频率控制元件，其振荡频率在工作温度内是稳定的。当我们对VCXO压控晶振的进行调谐时，振荡频率会发生改变；但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意，对于一个给定的频率而言，频率稳定度要求越高，要得到大范围的牵引度就越困难。采用硅解决方案，不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了SMD晶振，频率异常稳定，是目前最好的频率控制器件。
