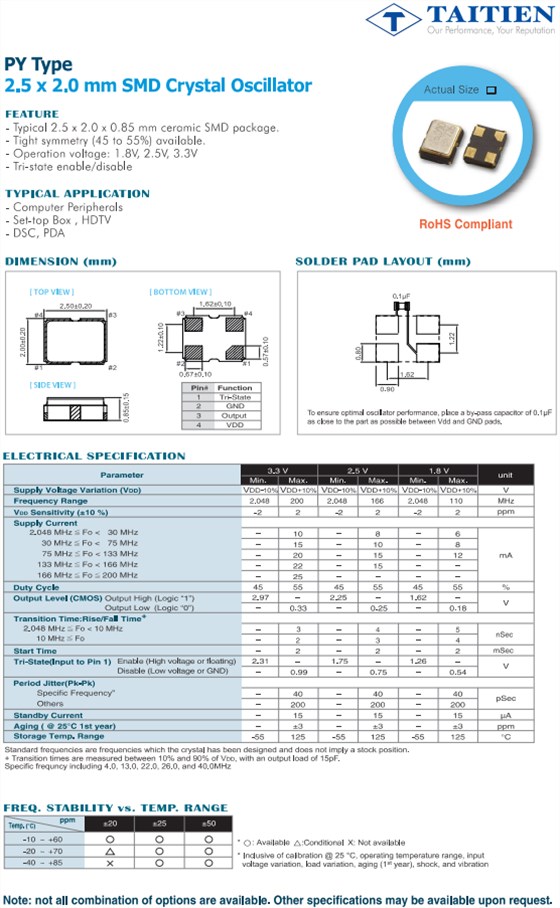

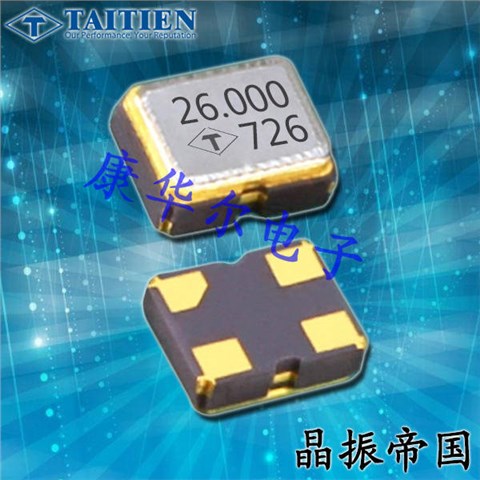

泰艺台系高品质2520小尺寸晶振PY,PYETGCJANF-64.000000石英晶振

泰艺晶振PY,PYETGCJANF-12.000000石英晶振,台湾泰艺晶振公司,泰艺晶振,PY晶振,PYETGCJANF-64.000000晶振,石英晶振,贴片晶振,有源晶体,SPXO晶振,2520晶振,小体积晶振,四脚晶振,台产晶振,测试血糖仪晶振,血压计晶振,PYETGLJANF-72.000000晶振,PYKTGCJANF-27.000000晶振,PYETGLJANF-6.140000晶振

泰艺晶振PY,PYETGCJANF-12.000000石英晶振,泰艺晶振

项目	符号	规格说明	条件
输出频率范围	f0	64MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.8-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃to +125℃	裸存
工作温度	T_use	G: -40℃to +85℃	请联系我们查看更多资料http://www.epsoncrystal.com
		H: -40℃to +105℃
		J: -40℃to +125℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCCMax.	ST终端
输入电压	VIL	20 % VCCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6/ year Max.	+25 ℃, 初年度,第一年

泰艺台系高品质2520小尺寸晶振PY,PYETGCJANF-64.000000石英晶振

1.DIP 产品

已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

2.SOJ 产品和SOP 产品

请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

3.超声波清洗

（1）使用AT-切割晶体和表面滤波器（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

泰艺台系高品质2520小尺寸晶振PY,PYETGCJANF-64.000000石英晶振

泰艺晶振科技股份有限公司，依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’，以界定本公司环境/安卫管理系统之范围，包括任何排除之细节及调整，小型进口振荡器并指引环境/安卫管理系统与各书面、办法书之对应关系，包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。

泰艺晶振科技股份有限公司藉由环境/安卫管理系统的推动执行，以整合内部资源，奠定经营管理的基础。藉执行环境考量面/安卫危害鉴别作业，环境/安卫管理方案和内部稽核为手段，合理化推动环境/安卫管理，进口2520有源晶振落实环境/安卫系统有效实施。并不断透过教育训练灌输员工环境/安卫观念及意识，藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担，并满足客户需求，获得客户的信赖而努力。

泰艺台系高品质2520小尺寸晶振PY,PYETGCJANF-64.000000石英晶振

TAITIEN原厂代码	品牌	型号	类型	频率	输出	电压	频率稳定度
PYETGCJANF-12.000000	Taitien	PY	XO (Standard)	12MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGCJANF-22.579200	Taitien	PY	XO (Standard)	22.5792MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGCJANF-30.000000	Taitien	PY	XO (Standard)	30MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGCJANF-4.000000	Taitien	PY	XO (Standard)	4MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGCJANF-64.000000	Taitien	PY	XO (Standard)	64MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGLJANF-22.579200	Taitien	PY	XO (Standard)	22.5792MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGLJANF-24.576000	Taitien	PY	XO (Standard)	24.576MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGLJANF-26.600000	Taitien	PY	XO (Standard)	26.6MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGLJANF-6.140000	Taitien	PY	XO (Standard)	6.14MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETGLJANF-72.000000	Taitien	PY	XO (Standard)	72MHz	CMOS	2.8 V ~ 3.3 V	±50ppm
PYETHLJANF-12.000000	Taitien	PY	XO (Standard)	12MHz	CMOS	2.8 V ~ 3.3 V	±100ppm
PYKTGCJANF-24.000000	Taitien	PY	XO (Standard)	24MHz	CMOS	1.8V	±50ppm
PYKTGCJANF-27.000000	Taitien	PY	XO (Standard)	27MHz	CMOS	1.8V	±50ppm
PYKTGCJANF-98.304000	Taitien	PY	XO (Standard)	98.304MHz	CMOS	1.8V	±50ppm
PYETFLJANF-29.500000	Taitien	PY	XO (Standard)	29.5MHz	CMOS	2.8 V ~ 3.3 V	±40ppm
PYKTEIJANF-32.000000	Taitien	PY	XO (Standard)	32MHz	CMOS	1.8V	±30ppm
PYETDCJANF-22.579200	Taitien	PY	XO (Standard)	22.5792MHz	CMOS	2.8 V ~ 3.3 V	±25ppm
PYETDCJANF-30.720000	Taitien	PY	XO (Standard)	30.72MHz	CMOS	2.8 V ~ 3.3 V	±25ppm
