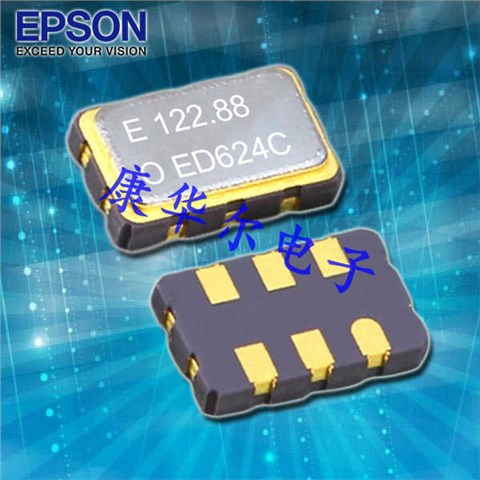

LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器

LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器

产品简介

LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器日本进口晶振,EPSON爱普生晶振型号VG5032EDN,编码为:X1G0049110009,频率为:120MHz,是一款小体积晶振尺寸5.0x3.2mm封装,六脚贴片晶振,有源晶振,VCXO压控晶振,支持LV-PECL输出差分晶振,石英晶振,工作温度范围:-40℃至+105℃,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低损耗,低电平,耐热及耐环境特点,被广泛用于移动通讯晶振,无线网络晶振,蓝牙模块晶振,GPS模块晶振,物联网晶振,北斗定位晶振,罗拉LORA模块晶振,5G发射器晶振,汽车电子控制板晶振,北斗导航晶振,低功耗蓝牙智能灯控制模块,LR-Wifi模块,无线局域网等应用。

产品详情

LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器日本进口晶振,EPSON爱普生晶振型号VG5032EDN,编码为:X1G0049110009,频率为:120MHz,是一款小体积晶振尺寸5.0x3.2mm封装,六脚贴片晶振,有源晶振,VCXO压控晶振,支持LV-PECL输出差分晶振,石英晶振,工作温度范围:-40℃至+105℃,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低损耗,低电平,耐热及耐环境特点,被广泛用于移动通讯晶振,无线网络晶振,蓝牙模块晶振,GPS模块晶振,物联网晶振,北斗定位晶振,罗拉LORA模块晶振,5G发射器晶振,汽车电子控制板晶振,北斗导航晶振,低功耗蓝牙智能灯控制模块,LR-Wifi模块,无线局域网等应用。

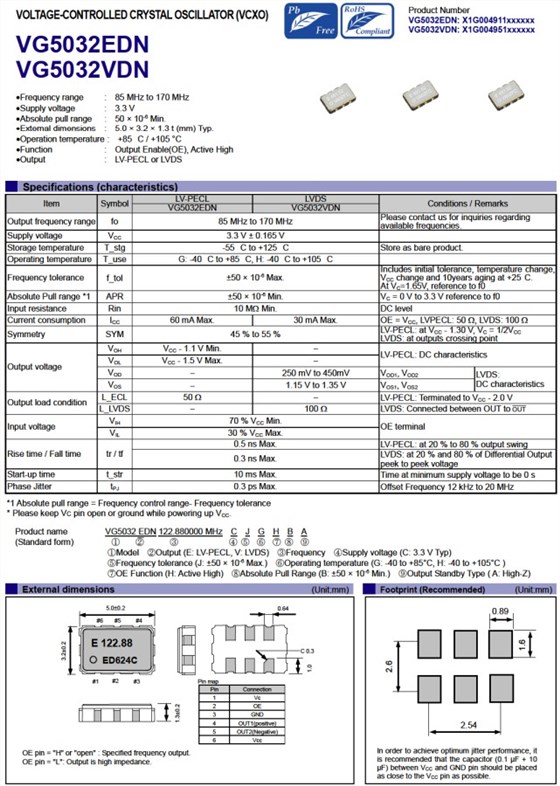

LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器 参数表

项目 符号 VG5032EDN
LV-PECL
VG5032VDN
LVDS
条件
输出频率范围 f0 85 MHz ~ 170 MHz 请联系我们以便获取其它可用频率的相关信息
电源电压 VCC 3.3 V ± 0.165 V
储存温度范围 T_stg -55°C to +125°C 裸存
工作温度范围 T_use G: -40°C to +85°C

H: -40°C to +105°C

频率稳定度 f_tol ±50×10-6 Max. 频率老化包含(10年)
绝对频率控制范围 APR ±50 × 10-6 Min Vc= 1.65 V±1.65 V
输入电阻 Rin 10 MΩMin. DC级别
功耗 ICC 60 mA Max. 30 mA Max. OE=Vcc, LVPECL: 50Ω, LVDS: 100Ω
占空比 SYM 45 % ~ 55 % LV-PECL: at Vcc-1.30 V, VC=1/2Vcc

LVDS: at outputs crossing point

输出电压 VOH Vcc-1.1 V Min - LV-PECL: DC特征
VOL Vcc-1.5 V Max -
VOD - 250 mV to 450mV VOD1, VOD2 LVDS: DC特征
VOS - 1.15 V to 1.35 V VOS1, VOS2
输出负载条件 L_ECL 50Ω - LV-PECL:终止于VCC -2.0 V
L_LVDS - 100Ω LVDS:终止于OUT - OUT
输入电压 VIH 70 % VCC Min. OE终端
VIL 30 % VCC Max.
上升时间/下降时间 tr / tf 0.5 ns Max. LV-PECL: 20% ~ 80% (VOH-VOL)
0.3 ns Max. LVDS0%80%的差分输出峰到峰
振荡启动时间 t_str 10 ms Max. 在电源电压最低时,所需时间为0秒
相位抖动 tPJ 0.3 ps Typ. 抵消频率:12 kHz ~ 20 MHz

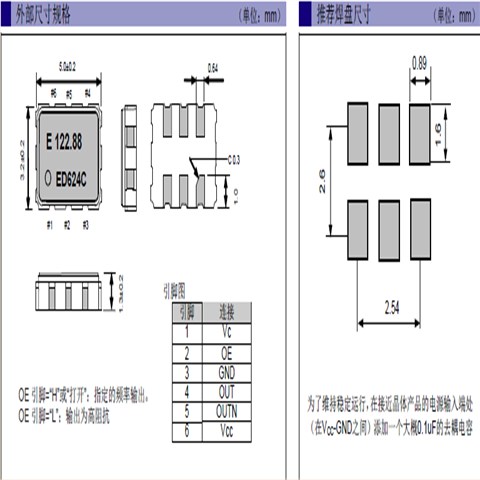

LV-PECL VG5032EDN 120MHz X1G0049110009 5032mm 3.3V 压控晶体振荡器 尺寸图

VG5032EDN VDN

产品编码 型号 频率 尺寸 差分晶振 电压
X1G0049110005 VG5032EDN 130.031746 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110006 VG5032EDN 148.351600 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110007 VG5032EDN 100.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110008 VG5032EDN 102.253100 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110009 VG5032EDN 120.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110010 VG5032EDN 122.880000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110011 VG5032EDN 153.600000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110012 VG5032EDN 125.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110013 VG5032EDN 155.520000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110014 VG5032EDN 156.250000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110015 VG5032EDN 150.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110016 VG5032EDN 160.000000 MHz 小体积晶振 LV-PECL 3.135 to 3.465 V
X1G0049110017 VG5032EDN 148.500000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110018 VG5032EDN 161.132800 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110019 VG5032EDN 165.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110020 VG5032EDN 92.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110021 VG5032EDN 97.792000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110022 VG5032EDN 98.304000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110024 VG5032EDN 106.250000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110025 VG5032EDN 108.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110030 VG5032EDN 100.000000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
X1G0049110031 VG5032EDN 122.880000 MHz 5.00 x 3.20 x 1.30 mm LV-PECL 3.135 to 3.465 V
VG5032EDN,VG5032VDN
