笔记本电脑6G晶振,SiT1533AC-H5-AA2-32.768,SiTime有源晶振

频率：32.768KHz

尺寸：2.0x1.2mm

笔记本电脑6G晶振,SiT1533AC-H5-AA2-32.768,SiTime有源晶振，美国进口晶振，SiTime可编程晶振，型号SiT1533，编码为：SiT1533AC-H5-AA2-32.768，频率为：32.768KHz，两脚贴片晶振，小体积晶振尺寸：2.0x1.2mm，有源晶体，石英晶体振荡器，SiT1533是一款超小、超低功率的32.768 kHz振荡器，为移动设备和其他电池供电的应用进行了优化。当使用SiTime焊盘布局（SPL）时，SiT1533与引脚兼容，并与现有的2012 XTALs兼容。与标准振荡器不同的是，SiT1533的特点是纳米驱动器Drive™，这是一种工厂可编程输出，可以降低电压摆动到最小化功率。1.2V到3.63V的工作电源电压范围使其成为一个理想的解决方案，包括低压电池备用电源，如硬币电池或超级盖。应用于：手机，时钟晶振，平板电脑，健康和健康监视器，健身手表，运动视频摄像头，无线键盘，超小笔记本电脑，脉冲每秒（pps）计时，RTC参考时钟，电池管理计时等应用。

订购热线：0755-27838351

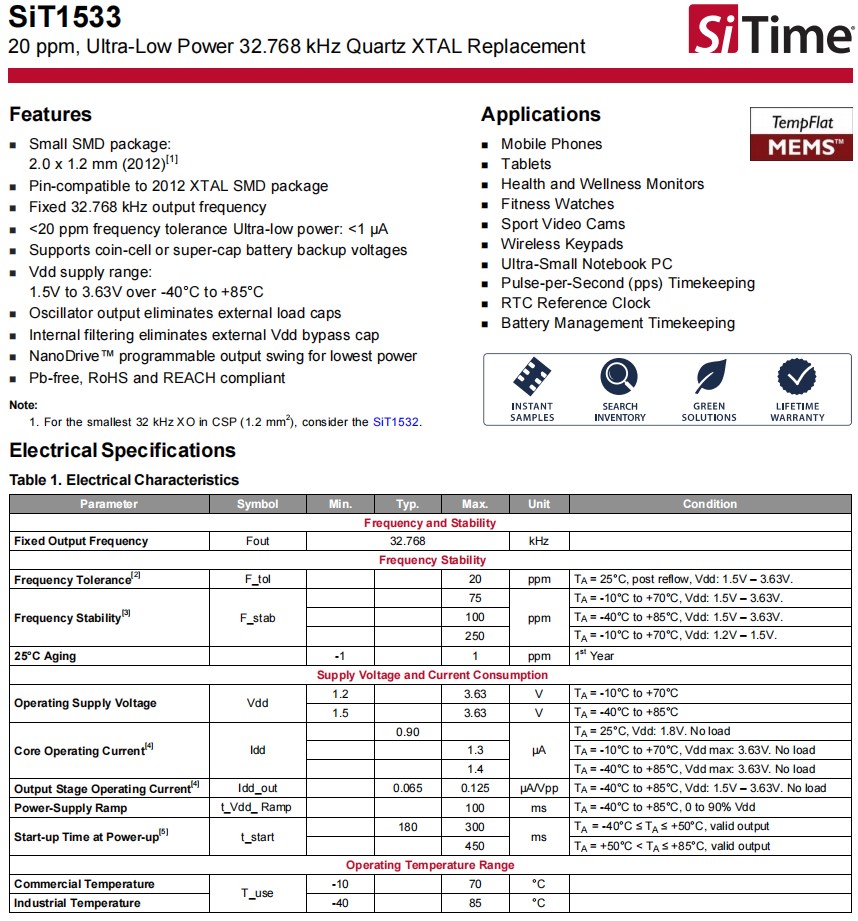

笔记本电脑6G晶振,SiT1533AC-H5-AA2-32.768,SiTime有源晶振,参数表

Parameter	Symbol	Min.	Typ.	Max.	Unit	Condition
Frequency and Stability
Fixed Output Frequency	Fout		32.768		kHz
Frequency Stability
Frequency Tolerance[2]	F_tol			20	ppm	TA= 25°C, post reflow, Vdd: 1.5V – 3.63V.
Frequency Stability[3]	F_stab			75	ppm	TA= -10°C to +70°C, Vdd: 1.5V – 3.63V.
				100		TA= -40°C to +85°C, Vdd: 1.5V – 3.63V.
				250		TA= -10°C to +70°C, Vdd: 1.2V – 1.5V.
25°C Aging		-1		1	ppm	1st Year
Supply Voltage and Current Consumption
Operating Supply Voltage	Vdd	1.2		3.63	V	TA= -10°C to +70°C
Operating Supply Voltage	Vdd	1.5		3.63	V	TA= -40°C to +85°C
Core Operating Current[4]	Idd		0.9		μA	TA= 25°C, Vdd: 1.8V. No load
				1.3		TA= -10°C to +70°C, Vdd max: 3.63V. No load
				1.4		TA= -40°C to +85°C, Vdd max: 3.63V. No load
Output Stage Operating Current[4]	Idd_out		0.065	0.125	μA/Vpp	TA= -40°C to +85°C, Vdd: 1.5V – 3.63V. No load
Power-Supply Ramp	t_Vdd_ Ramp			100	ms	TA= -40°C to +85°C, 0 to 90% Vdd
Start-up Time at Power-up[5]	t_start		180	300	ms	TA = -40°C ≤ TA≤ +50°C, valid output
Start-up Time at Power-up[5]	t_start			450		TA= +50°C < TA≤ +85°C, valid output
Operating Temperature Range
Commercial Temperature	T_use	-10		70	°C
Industrial Temperature		-40		85	°C
