艾尔晶振ELM8,ELM8-12.000MHz-10-R50-D4Y-T贴片晶振

频率：12MHz

尺寸：3.2*2.5mm

艾尔晶振ELM8,ELM8-12.000MHz-10-R50-D4Y-T贴片晶振.英国AEL晶振公司,艾尔晶振,AEL晶振,ELM8晶振,ELM8-12.000MHz-10-R50-D4Y-T晶振,微波炉晶振,医疗设备应用晶振,贴片晶振,3225晶振,石英晶振,无源晶振,进口晶振

订购热线：0755-27838351

艾尔晶振ELM8,ELM8-12.000MHz-10-R50-D4Y-T贴片晶振

ECLIPTEK晶振	单位	频率范围	石英晶振基本条件
标准频率	f_nom	12MHz	标准频率
储存温度	T_stg	-40°C～+85°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	10~100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.epsoncrystal.com/
频率温度特征	f_tem	±30× 10-6/	超出标准的规格请联系我们.
负载电容	CL	10PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

艾尔晶振ELM8,ELM8-12.000MHz-10-R50-D4Y-T贴片晶振

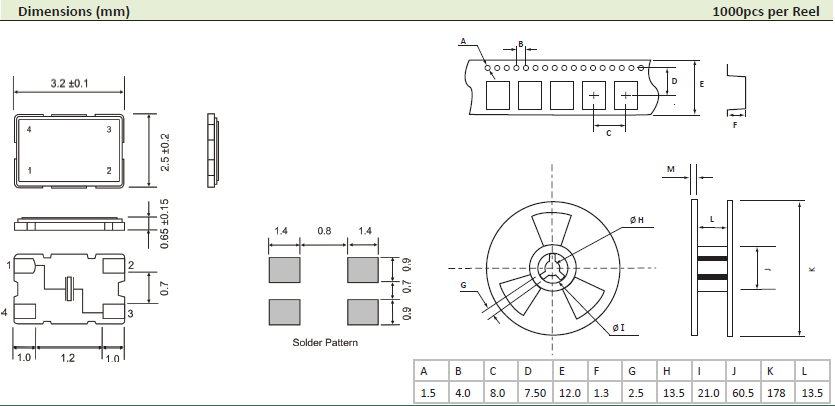

60646 3225

艾尔晶振ELM8,ELM8-12.000MHz-10-R50-D4Y-T贴片晶振

静电:过高的静电可能会损坏SMD晶体,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

激励功率在石英贴片晶振单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻:除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容:振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

晶体振荡器和实时时钟模块:所有晶体振荡器和实时时钟模块都以IC形式提供.

噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

热影响：重复的温度巨大变化可能会降低受损害的3215石英晶振单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向：贴片石英晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电：不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

艾尔晶振ELM8,ELM8-12.000MHz-10-R50-D4Y-T贴片晶振,AEL晶体有限公司致力于以一种全球负责的方式开展企业业务,与对环境敏感的原则相一致.我们明白,我们在维持环境方面发挥着至关重要的作用.因此,我们将积极地减少我们的业务和压电石英晶体、有源晶体产品对环境的影响.此外,我们向我们的利益攸关方保证,我们符合所有地方、州和联邦环境法规,而且只要有可能,我们将努力减少我们的业务运作对环境的影响.从1994年开始,我们所有的制造业务都有CFC欣然接受RoHS原则,现在提供了广泛的兼容产品满足所有在我们做生意的国家的适用环境、健康和安全法律要求,将EICC(电子行业行为守则)中概述的原则作为公司内部政策.保持积极的计划,减少我们在压电石英晶体、有源晶体,晶体振荡器,有源晶振,晶振,石英晶振等产品的生产过程中对消耗品(能源、水、材料等)的使用.实施创新战略,提高晶振,石英晶振,有源晶振,压控振荡器,钟表晶振,温补晶振的自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

AEL晶体有限公司致力于环境保护,包括预防污染.在石英晶振,贴片晶振,温补晶振,石英晶体振荡器,（PXO）普通晶体振荡器,(TCXO)温补晶振等产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.

ELM8

原厂编码	生产商	频率	频率稳定度	频率偏差	负载电荷
ELM8-12.000MHz-10-R50-D4Y-T	AEL Crystals	12 MHz	±30ppm	±30ppm	10 pF
ELM8-12.5829MHz-16-R60-1U-T	AEL Crystals	12.5829 MHz	±10ppm	±10ppm	16 pF
ELM8-14.000MHz-16-R150-B1U-T	AEL Crystals	14.8 MHz	±10ppm	±10ppm	16 pF
ELM8-18.432MHz-16-R80-DQ-T	AEL Crystals	18.432 MHz	±100ppm	±100ppm	16 pF
ELM8-24.000MHz-10-R60-D1W-T	AEL Crystals	24 MHz	±25ppm	±10ppm	10 pF
ELM8-24.000MHz-18-R60-B1W-T	AEL Crystals	24 MHz	±10ppm	±10ppm	18 pF
ELM8-24.000MHz-9-R40-N1U-T	AEL Crystals	24 MHz	±10ppm	±10ppm	9 pF
ELM8-26.000MHz-18-R60-B1U-T	AEL Crystals	26 MHz	±10ppm	±10ppm	18 pF
ELM8-32.000MHz-16-R40-B1U-T	AEL Crystals	32 MHz	±10ppm	±10ppm	16 pF
ELM8-32.000MHz-9-R40-D1G-T	AEL Crystals	32 MHz	±15ppm	±10ppm	9 pF
