爱普生晶振,贴片滤波器,EG-2121CB晶振,EG-2121CB 156.2500M-PGSNL3

频率：100-700MHZ

尺寸：5.0*3.2mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,"EG-2121CB 156.2500M-PGSNL3"体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V,5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27838351

爱普生晶振,贴片晶振,EG-2121CB晶振,"EG-2121CB 156.2500M-PGSNL3"陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

项目	符号	规格说明	条件
输出频率范围	f0	100-700MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.5-3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -0℃ to +70℃	请联系我们查看更多资料http://www.epsoncrystal.com
		H: -5℃ to +85℃
		J: -20℃ to +70℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

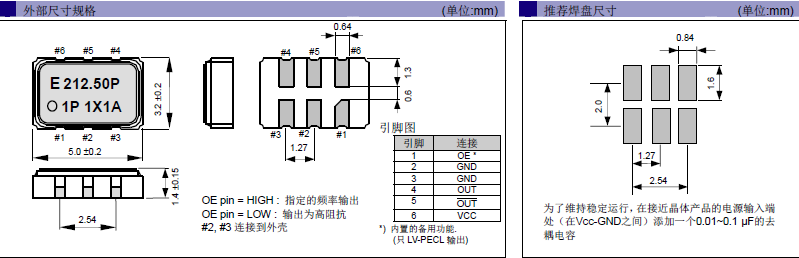

EG-2121CB EG2102CB

1.DIP 产品

已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

2.SOJ 产品和SOP 产品

请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

3.超声波清洗

（1）使用AT-切割晶体和表面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

爱普生晶振,贴片晶振,EG-2121CB晶振,"EG-2121CB 156.2500M-PGSNL3"

EPSON晶振尽可能的采用无害的原材料和生产技术，避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司贴片型声表面滤波器同时将致力于这些物质的收集和回收，最小化有害原料的使用。根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。

爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小，在生产过程中不断节约能源和资源，小体积滤波器努力实现环境管理体系与环境行为持续改进。

承诺保护环境，重视员工、客户和公众的健康和安全。我们从事任何活动，都要以注重安全和环保方式，并考虑到生态系统的复杂性和相关性。建立目标指标、监测程序，利用最好的小体积有源滤波器管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。
