爱普生晶振,恒温晶振,OG1409CAN晶振

频率：20MHZ

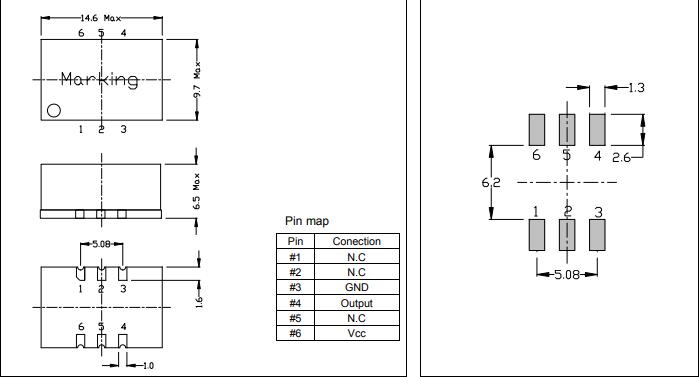

尺寸：14.6*9.7mm

智能手机晶振,产品具有高精度超小型的表面贴片型爱普生恒温晶振,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

爱普生晶振,恒温晶振,OG1409CAN,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英恒温晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

项目	符号	规格说明	条件
输出频率范围	f₀	20MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃ to +85℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.epsoncrystal.com


频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

OG1409CAN

石英晶振频率输出是目标频率的三倍

这个问题的可能性相对较小。请确定石英晶振的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。

5-2。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。

系统故障是由于超大输出波形的幅度。

6-1。请参照资料2.也可以提高终端有源晶振电容解决方案，然后检查波形幅度是否得到改善。

7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。

7-2。如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。

7-3。如果信号具有高频率，请使用以下方法：使用贴片晶振外壳为接地。采用水晶较小C0。

增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。

7-4。请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。
