频率:1.2-75MHZ

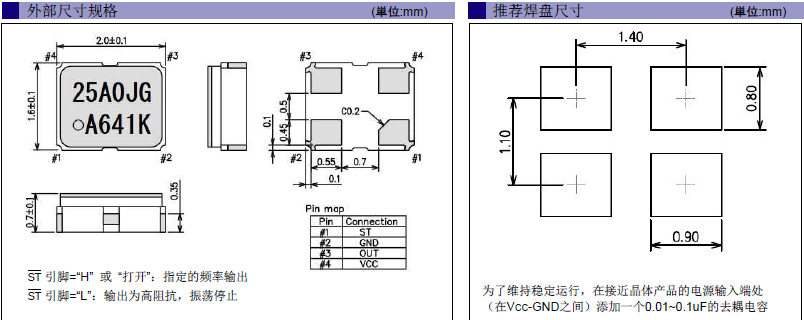

尺寸:2.0*1.6mm
爱普生晶振,贴片晶振,SG2016CAA晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
压电石英晶振主要是利用爱普生石英晶振(水晶)的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及,应变(形变)作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或,位移(形变)的输出。
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
1.2-75MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.epsoncrystal.com |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:
降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。
采用具有较低电阻(RR)的晶振。
使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。
当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个贴片晶振缓冲电路的输出和它的后电极之间,以驱动后端电路。
但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为晶体没有足够的输出波形振幅。
爱普生晶振,贴片晶振,SG2016CAA晶振
爱普生晶振集团创造并提供专研了“省、小、精”的32.768K钟表晶振,贴片有源晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品;并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
爱普生株式会社EPSON晶振不仅遵守与SPXO晶体振荡器环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。
EPSON晶振2016小体积有源晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用。
