ECS晶振,ECS-2532VXO有源晶体,3225压控晶振.有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..
石英晶振曲率半径加工技术:压控晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1,是指球面加工曲率半径的工艺设计(a,球面的余弦磨量;b,球面的均匀磨量;c,球面加工曲率半径的配合)2,在加工时球面测量标准的设计原则(曲率半径公式的计算).
产品技术方面,除了不断提升既有产品规格的精密度及稳定性之外,我们更专注开发高温度耐受性的产品,特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势. ECS晶振电子历经几十年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化产品及材料的开发,秉持取之于社会,用之于社会的理念,推动环保,节能及社会回馈等生活概念,期盼带动我们企业的贴片晶振同仁,供应商伙伴及客户群参与并发起社会活动,共同创造美好,健康的未来.
|
ECS晶振
|

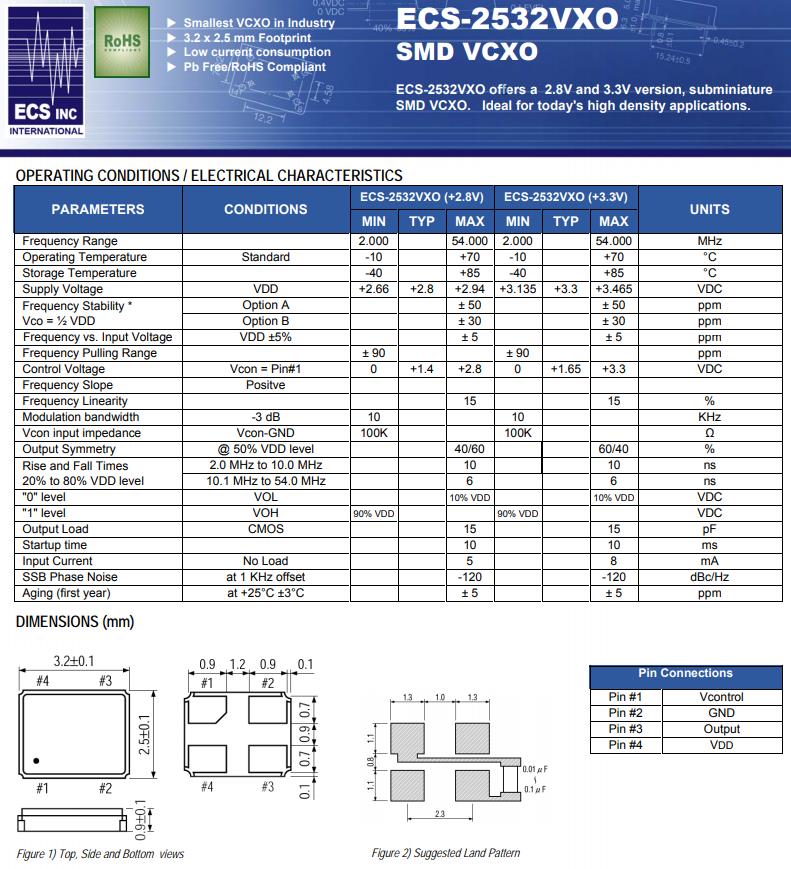

ECS-2532VXO晶振
|
|
输出类型
|
CMOS
|
|
振荡模式
|
基本/第三泛音
|
|
电源电压
|
+2.8V,+3.3V
|
|
频率范围
|
2~54MHz
|
|
频率稳定度
|
30,±50ppm
|
|
工作温度
|
-40~+85℃
|
|
保存温度
|
-10~+70℃
|
|
电压卷（最大值）/ VOH（最小值）
|
0.1 VDD / 0.9 VDD
|
|
启动时间
|
5 ms Max.
|
|
相位抖动（12兆赫~20兆赫）
|
1个PS最大.
|
|
老化率
|
±3 ppm /年最大.
|
抗冲击
晶体产品可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果3225有源晶振已受过冲击请勿使用.
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏5G设备振荡器.
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属盖,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用产品.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
激励功率
在四脚贴片晶振单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
晶体振荡器和实时时钟模块
所有晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
ECS晶振集团为确保安全,提高保护预防措施,产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康,安全和环境实施效果的持续改进,保护人群及财产与环境.
ECS晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审.在现有的或新生的各种活动中不断监测和改进环境绩效.通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力.
将生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻.
我们将定期对雇员进行教育和培训,确保他们能够安全高效的工作,树立他们的环保责任感. 与雇员,客户,公众,政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流.
ECS晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少金属面SMD晶振,石英晶体振荡器废弃物等.
ECS晶振集团尽可能的采用无害的压电石英晶体元器件,压电石英晶体,有源晶体原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质,温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.
ECS晶振根据需要,提高环境技术,材料和3225有源晶振,晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体,有源晶体产品的发展信息及环境管理活动的公开性.
减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.
通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
ECS晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压电石英晶体,有源晶体,压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
ECS晶振致力于环境保护,包括预防污染.在四脚贴片晶振,有源晶振产品的规划到制造,运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.
