京瓷晶振,有源晶振,KT1612晶振,1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
石英晶振高精度晶片的抛光技术：贴片2520晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|

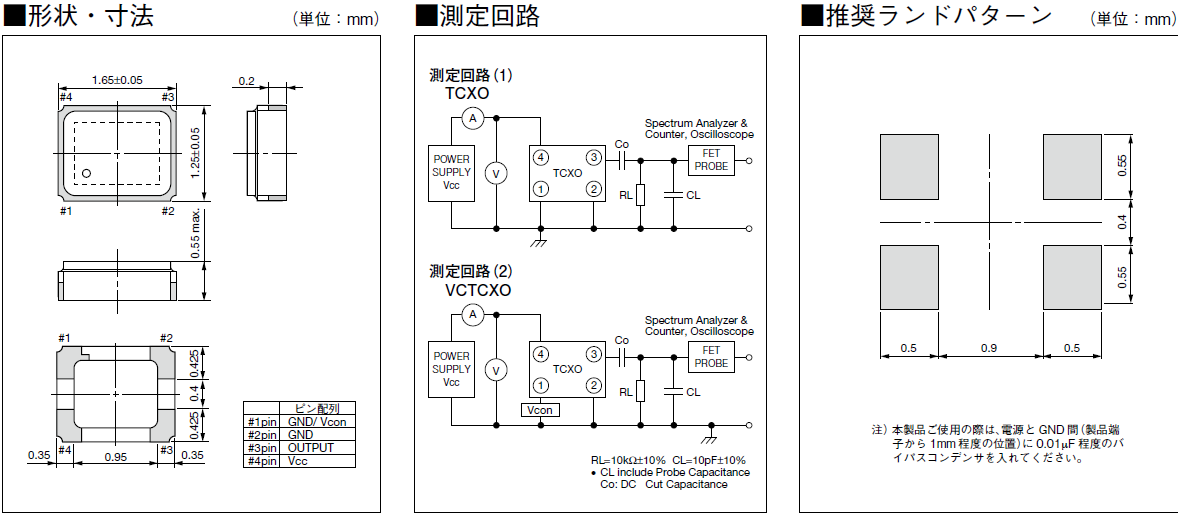

项目
|
符号
|
规格说明
|
条件
|
|
输出频率范围
|
f0
|
16.368-52MHZ
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
1.6-3.45V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-40℃ to +85℃
|
裸存
|
|
工作温度
|
T_use
|
G: -30℃ to +85℃
|
请联系我们查看更多资料http://www.epsoncrystal.com
|
|
|
|
|
|
频率稳定度
|
f_tol
|
J: ±50 × 10-6
|
|
|
L: ±100 × 10-6
|
|
T: ±150 × 10-6
|
|
功耗
|
ICC
|
3.5 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
3.3μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
4 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
3 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
1.操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
2..使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。
京瓷晶振,有源晶振,KT1612晶振
京瓷晶振科技股份有限公司，依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’，以界定本公司环境/安卫管理系统之范围，包括任何排除之细节及调整，有源温补晶振并指引环境/安卫管理系统与各书面、办法书之对应关系，包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。
京瓷晶振科技股份有限公司藉由环境/安卫管理系统的推动执行，以整合内部资源，奠定经营管理的基础。藉执行环境考量面/安卫危害鉴别作业，环境/安卫管理方案和内部稽核为手段，1612晶振合理化推动环境/安卫管理，落实环境/安卫系统有效实施。并不断透过教育训练灌输员工环境/安卫观念及意识，藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担，并满足客户需求，获得客户的信赖而努力。
