什么比晶体振荡器更好？结合电子频率控制的晶体振荡器（EFC）！
当然，确定EFC是否是晶体振荡器电路设计的良好补充（如果是，哪种方法最适合您）取决于您的具体应用及其要求。

为石英晶体振荡器选择电子频率控制方法时，有四个选项可供选择：

1，脉宽调制（PWM）和低通滤波器（LPF）

2，参考RF信号和锁相环（PLL）

3，分压器

4，数模转换器（DAC）

在本帖中，我们将仔细研究每个选项及其最佳应用。
选项A：脉宽调制和低通滤波器（LPF）

脉宽调制（PWM）是一种利用数字输出控制模拟器件的方法。可以改变信号以确定信号在模拟形式下处于“高”状态的时间。虽然PWM在给定时间只能为高电平（通常为5V）或低电平（接地），但您可以在一致的时间间隔内调整高电平与低电平的时间。这将使您获得发射的平均工作电压。

bliley晶体振荡器BOCS2-32.768KHZMBN-ABCT电子频率控制方法指南

如果脉冲有50%的时间被驱动为高电平，我们称之为50%占空比。占空比这个术语在电子学的其他地方也有使用，但在任何情况下，占空比都是高信号与低信号的比较。
PWM可用于相当多的应用，包括复杂的控制电路。它的主要用途是控制DC发动机，但也可用于控制阀、泵、液压装置和其他机械部件。
此外，低通滤波器（LPF）通常用于在PWM输出进入有源晶体振荡器之前对其进行平滑处理。LPF遗嘱将PWM输出转换为与PWM波形百分比相对应的电压。
选项B：参考RF信号和锁相环（PLL）

参考RF信号是任何外部参考频率。这通常包括铯、铷或性能优越的晶体振荡器（也称为主参考振荡器）。
然后，参考RF信号被发送到锁相环（PLL）。PLL由三个元件组成：

1，相位检测器

2，低通滤波器（LPF）

3，压控振荡器

尽管鉴相器是常用术语，从技术上讲，PD是相位差检测器。警察局接受两个周期性输入信号，并产生代表两者之间相位差的输出信号。
该输出然后被传输到低通滤波器。小体积晶振，由于PD的输出不是与相位差成比例的直接模拟信号，LPF有助于消除不必要的高频，并将信号转换为控制压控振荡器（VCO）的输出。
在VCO中，振荡器的输出频率由电压精确控制。这意味着VCO是一种可变频率振荡器，允许外部电压影响其振荡频率。在PLL中，外部电压来自PD和LPF。
选项C：分压器

bliley晶体振荡器BOCS2-32.768KHZMBN-ABCT电子频率控制方法指南

分压器是一种简单的电路，可以将大电压转换成小电压。你可以用只需两个串联电阻和一个输入电压，即可产生一个输出电压，该电压是输入电压的一小部分。石英晶振，分压器被认为是最基本的电子电路之一。
您可以使用分压方程 to确定分压器的输出。对于这个等式，你需要知道:
1，输入电压在)
2，两个谐振器值（R1和R2)

分压器是最基本的电路之一，应用广泛。一些常见的包括电位计、传感器和电平转换器。
虽然分压器的应用几乎无止境，但它们不应该用作负载的电源。

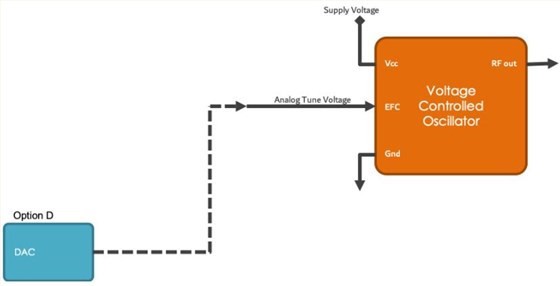

选项D：数模转换器(DAC)

bliley晶体振荡器BOCS2-32.768KHZMBN-ABCT电子频率控制方法指南

简单来说，数模转换器(DAC)将数字信号转换成模拟信号。有许多DAC架构适合不同的应用。石英晶振，这些设计由分辨率和最大采样频率等指标决定。
数模转换会降低信号质量，因此DAC的误差应极小。
由于复杂性和对精确匹配元件的需求，最专业的DAC采用集成电路(IC)实现。分立式DAC通常是极高速、低分辨率、高功耗类型，用于军用雷达系统。超高速测试设备，尤其是采样示波器，也可能使用分立DAC。

为您的应用选择最佳的EFC方法
