麦特伦皮晶振PP,PP1GG 20.250000石英晶振

频率：20.25MHz

尺寸：6.0*3.5mm

麦特伦皮晶振PP,PP1GG 20.250000石英晶振.美国MtronPTI晶振公司，MtronPTI晶振,PP晶振,麦特伦皮晶振PP,PP1GG 20.250000晶振,贴片晶振,无源晶振,石英晶振,智能手机晶振,四脚晶振,血压计晶振

订购热线：0755-27838351

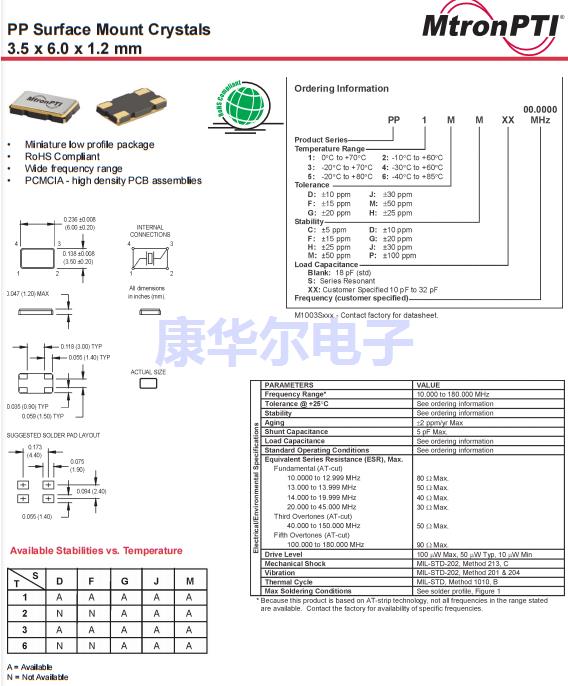

麦特伦皮晶振PP,PP1GG 20.250000石英晶振

MtronPTI晶振	单位	频率范围	石英晶振基本条件
标准频率	f_nom	20.25MHz	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+80°C	标准温度
激励功率	DL	10~100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.epsoncrystal.com/
频率温度特征	f_tem	±20× 10-6/	超出标准的规格请联系我们.
负载电容	CL	18PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

麦特伦皮晶振PP,PP1GG 20.250000石英晶振

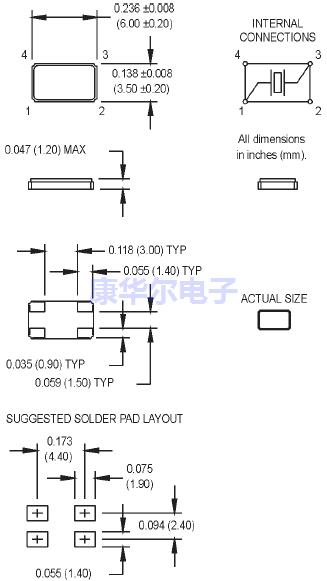

PP 6035 4P

麦特伦皮晶振PP,PP1GG 20.250000石英晶振

卤化合物：请勿在卤素气体环境下使用SMD晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电：过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

激励功率：在石英贴片晶振单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻：除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容：振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

麦特伦皮晶振PP,PP1GG 20.250000石英晶振

晶体振荡器和实时时钟模块：所有晶体振荡器和实时时钟模块都以IC形式提供.

噪音：在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

输入终端的处理：未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

热影响：重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向：贴片石英晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电：不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

麦特伦皮晶振PP,PP1GG 20.250000石英晶振

Mtronpti公司在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的晶振,石英晶振,压电石英晶体元器件价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。Mtronpti公司的目标是石英晶体元器件继续满足客户要求的同时对环境的影响降到最小,在有源晶振,压控振荡器,贴片晶振生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.

Mtronpti公司致力于环境保护,包括预防污染.在石英晶体,有源晶振,压控振荡器的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.Mtronpti公司作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动

MtronPTI原厂编码	型号	频率 (MHz)	频率偏差	频率稳定度	负载电容
PP1GG 20.250000	PP series	20.25	±20 ppm	±20 ppm	18 pF
PP1GG 24.576000	PP series	24.576	±20 ppm	±20 ppm	18 pF
PP1GG 28.322000	PP series	28.322	±20 ppm	±20 ppm	18 pF
PP2GG 27.000000	PP series	27	±20 ppm	±20 ppm	18 pF
PP6GG 18.432000	PP series	18.432	±20 ppm	±20 ppm	18 pF
PP6MM 28.636300	PP series	28.6363	±50 ppm	±50 ppm	18 pF
M1003S093 30.720000	PP series	30.72	±25 ppm	±50 ppm	18 pF
M1003S103 10.368000	PP series	10.368	±10 ppm	±10 ppm	9 pF
