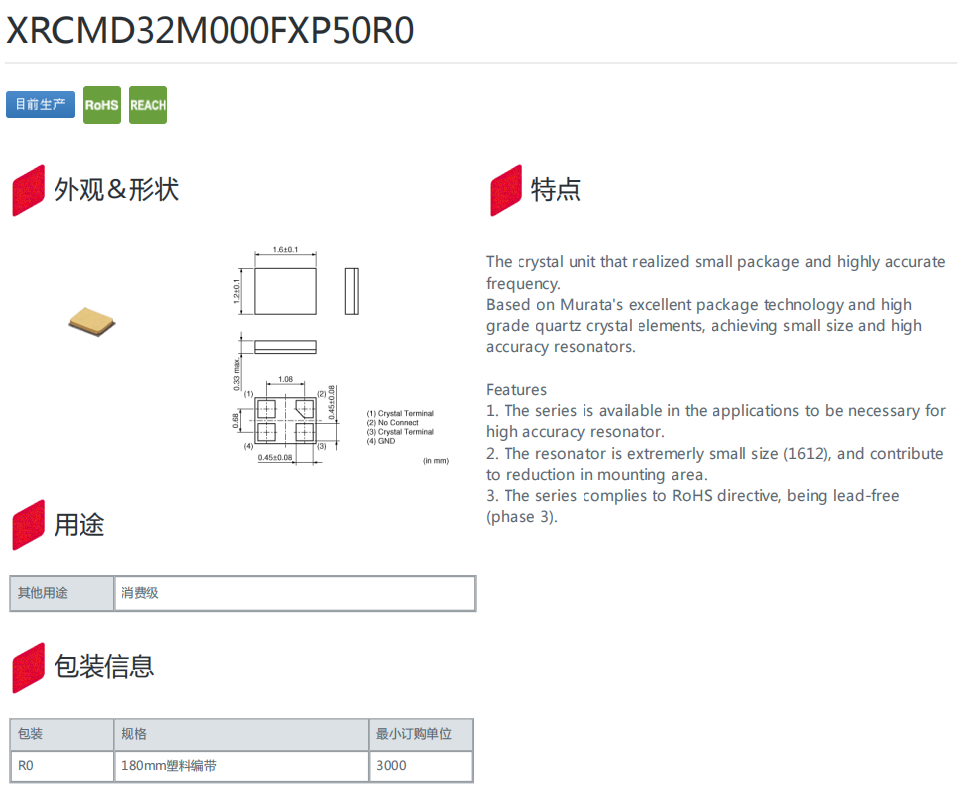

高精度进口1612村田晶振MCR1612,XRCMD32M000FXP50R0四脚晶振
|
晶振规格
|
单位
|
晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
32MHZ
|
标准频率
|
|
储存温度
|
T_stg
|
-40°C ～ +105°C
|
裸存
|
|
工作温度
|
T_use
|
-30°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.epsoncrystal.com
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
6pF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
高精度进口1612村田晶振MCR1612,XRCMD32M000FXP50R0四脚晶振
高精度进口1612村田晶振MCR1612,XRCMD32M000FXP50R0四脚晶振
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路电源的线路阻抗应尽可能低。
输出负载建议将石英晶体谐振器输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响重复的温度巨大变化可能会降低受损害的贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
高精度进口1612村田晶振MCR1612,XRCMD32M000FXP50R0四脚晶振
高精度进口1612村田晶振MCR1612,XRCMD32M000FXP50R0四脚晶振
截止到2006年度，村田晶振制作在国内外的所有生产据点以及国内的非生产据点——村田陶瓷晶振制作总公司、东京分公司、营业所，均取得了ISO14001认证。此后，村田陶瓷晶振制作努力开展体系整合，1612mm超小型高精度晶体并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变。村田陶瓷晶振制作力求通过此举，落实从设计、开发到生产、销售的一条龙环保管理，同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等，以提高整个集团的环保绩效。
2010年3月村田陶瓷晶振制作完成了对日本国内全部事业所和海外全部生产据点的环保管理系统整合。高精度晶振通过所构建的国际化环保管理系统，进一步强化了集团的管制，能够推进更加有效且具有更高实效性的环保活动。而且，以往我们都以各事业所为单位进行PDCA循环，从2012年起，我们把多家事业所作为一个管理单位，不断推动着PDCA循环的卫星化。
高精度进口1612村田晶振MCR1612,XRCMD32M000FXP50R0四脚晶振
|
村田晶振原厂编码
|
型号
|
频率
|
频率公差
|
频率温度特性
|
频率老化
|
等效串联电阻(max.)
|
负载电容量
|
|
XRCED37M400FXQ52R0
|
MCR1210
|
37.4000MHz
|
±20ppm (Total)
|
|
|
60Ω
|
6pF
|
|
XRCFD26M000FYQ01R0
|
MCR1612
|
26.0000MHz
|
±20ppm max. (Total)
|
|
|
150Ω
|
8pF
|
|
XRCHA16M000F0A01R0
|
HCR2520
|
16.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
100Ω
|
8pF
|
|
XRCHA16M000F0A11R0
|
HCR2520
|
16.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
100Ω
|
8pF
|
|
XRCHA16M000F0A12R0
|
HCR2520
|
16.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
100Ω
|
8pF
|
|
XRCHA16M000F0A13R0
|
HCR2520
|
16.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
100Ω
|
8pF
|
|
XRCHA16M000F0L01R0
|
HCR2520
|
16.0000MHz
|
±100ppm max. (25±3℃)
|
±50ppm max.
|
±5ppm max./year
|
100Ω
|
8pF
|
|
XRCHA16M000F0Z01R0
|
HCR2520
|
16.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
100Ω
|
8pF
|
|
XRCHA20M000F0A01R0
|
HCR2520
|
20.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA20M000F0A11R0
|
HCR2520
|
20.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA20M000F0A12R0
|
HCR2520
|
20.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA20M000F0A13R0
|
HCR2520
|
20.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA20M000F0L01R0
|
HCR2520
|
20.0000MHz
|
±100ppm max. (25±3℃)
|
±50ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA20M000F0Z01R0
|
HCR2520
|
20.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA24M000F0A01R0
|
HCR2520
|
24.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA24M000F0A11R0
|
HCR2520
|
24.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA24M000F0A12R0
|
HCR2520
|
24.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCHA24M000F0A13R0
|
HCR2520
|
24.0000MHz
|
±100ppm max. (25±3℃)
|
±100ppm max.
|
±5ppm max./year
|
80Ω
|
8pF
|
|
XRCMD32M000F1P00R0
|
MCR1612
|
32.0000MHz
|
±10ppm max. (25±3℃)
|
±20ppm max.
|
±1ppm max./year
|
80Ω
|
6pF
|
|
XRCMD32M000FXP50R0
|
MCR1612
|
32.0000MHz
|
±30ppm max. (Total)
|
|
|
100Ω
|
6pF
|
|
XRCMD32M000FXP52R0
|
MCR1612
|
32.0000MHz
|
±30ppm max. (Total)
|
|
|
60Ω
|
6pF
|
|
XRCMD32M000FXP53R0
|
MCR1612
|
32.0000MHz
|
±30ppm max. (Total)
|
|
±1ppm max./year
|
80Ω
|
6pF
|
|
XRCMD32M000FXP54R0
|
MCR1612
|
32.0000MHz
|
±35ppm max. (Total)
|
|
±1ppm max./year
|
80Ω
|
6pF
|
|
XRCMD32M000FZQ52R0
|
MCR1612
|
32.0000MHz
|
±30ppm max. (Total)
|
|
±1ppm max./year
|
60Ω
|
6pF
|
|
XRCMD37M400F1Q01R0
|
MCR1612
|
37.4000MHz
|
±10ppm max. (25±3℃)
|
±10ppm max.
|
±1ppm max./year
|
60Ω
|
8pF
|
|
XRCMD38M400FXQ56R0
|
MCR1612
|
38.4000MHz
|
±20ppm max. (Total)
|
|
±1ppm max./year
|
60Ω
|
10pF
|
|
XRCMD40M000FXQ57R0
|
MCR1612
|
40.0000MHz
|
±20ppm max. (Total)
|
|
±1ppm max./year
|
60Ω
|
10pF
|
|
XRCMD40M000FXQ58R0
|
MCR1612
|
40.0000MHz
|
±20ppm max. (Total)
|
|
±1ppm max./year
|
60Ω
|
12pF
|
|
XRCMD48M000FXQ58R0
|
MCR1612
|
48.0000MHz
|
±20ppm max. (Total)
|
|
±1ppm max./year
|
40Ω
|
7pF
|
