频率:3.200~70.000MHz
尺寸:12.5x4.8mm
德国Quarztechnik进口晶振,QTCS无线蓝牙晶振,QTCS12.0000FBT3I30R贴片晶振,小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
Quarztechnik夸克晶振作为德国石英晶体和晶体振荡器制造商已有50多年的历史,我们生产各种产品,无源晶振,石英晶体谐振器,有源晶振,石英晶体振荡器,除标准振荡器外,我们还生产温补晶振,压控晶振,压控温补晶体振荡器等。和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。
Quarztechnik晶振是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面,为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

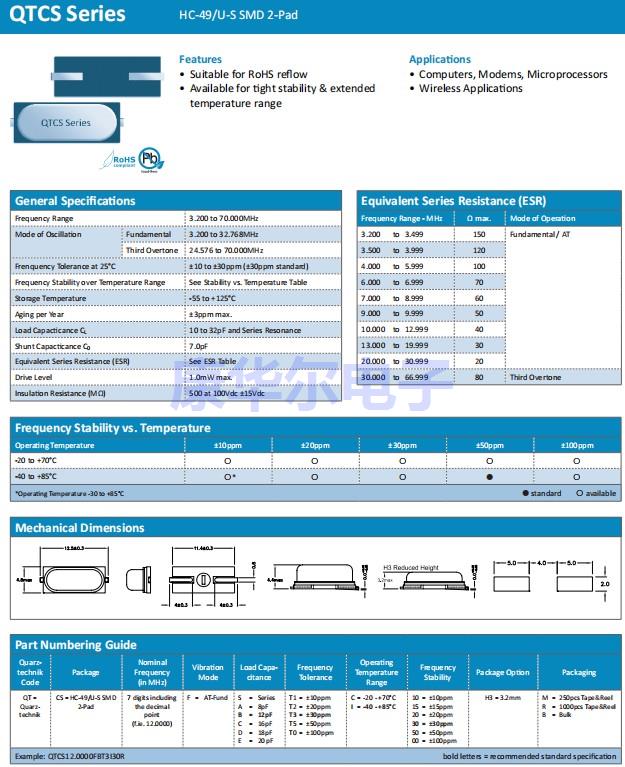

Frequency Range | 3.2000 to 70.000MHz | |
Mode of Oscillation | Fundamental | 3.2000 to 32.768MHz |
Third Overtone | 24.576 to 70.000MHz | |
Frenquency Tolerance at 25°C | ±10 to ±30ppm (±30ppm standard) | |
Frequency Stability over Temperature Range | See Stability vs. Temperature Table | |
Storage Temperature | -55 to +125°C | |
Aging per Year | ±3ppm max. | |
Load Capacitance CL | 10 to 32pF and Series Resonance | |
Shunt Capacitance C0 | 7.0pF max. | |
Equivalent Series Resistance (ESR) | See ESR Table | |
Drive Level | 1.0mW max. | |
Insulation Resistance (MΩ) |
500 at 100Vdc ±15Vdc |
德国Quarztechnik进口晶振,QTCS无线蓝牙晶振,QTCS12.0000FBT3I30R贴片晶振
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为32.768K时钟晶振可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
机械振动的影响
当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
德国Quarztechnik进口晶振,QTCS无线蓝牙晶振,QTCS12.0000FBT3I30R贴片晶振
夸克晶振环保基本理念:
1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。
3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。
4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。
5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。
6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。
生产石英贴片晶振,晶体振荡器等产品对环境环保与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。
