拉隆晶振H130A,H130A-12.000-8-TR贴片晶振

频率：12MHz

尺寸：5.0*3.2mm

拉隆晶振H130A,H130A-12.000-8-TR贴片晶振.美国拉隆晶振公司,Raltron晶振,H130A晶振,H130A-12.000-8-TR晶振,无源晶振.无线路由器晶振,贴片晶振,穿戴设备晶振,5032晶振,进口晶振,陶瓷晶振。

订购热线：0755-27838351

拉隆晶振H130A,H130A-12.000-8-TR贴片晶振

Raltron晶振	单位	频率范围	石英晶振基本条件
标准频率	f_nom	12MHz	标准频率
储存温度	T_stg	-40°C～+90°C	裸存
工作温度	T_use	-20°C～+70°C,	标准温度
激励功率	DL	10μW Max.	推荐:10μW
频率公差	f_— l	±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.epsoncrystal.com/
频率温度特征	f_tem	-0.04× 10-6/	超出标准的规格请联系我们.
负载电容	CL	8PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

拉隆晶振H130A,H130A-12.000-8-TR贴片晶振

卤化合物：请勿在卤素气体环境下使用石英晶体谐振器.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电：过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

激励功率：在耐高温贴片晶振单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻:除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容:振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

晶体振荡器和实时时钟模块:所有晶体振荡器和实时时钟模块都以IC形式提供.

拉隆晶振H130A,H130A-12.000-8-TR贴片晶振

噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

热影响:重复的温度巨大变化可能会降低受损害的耐高温无源晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向:石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

拉隆晶振H130A,H130A-12.000-8-TR贴片晶振，Raltron石英晶振集团加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用压电石英晶体元器件、压电石英晶体、有源晶体、（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响。我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的晶体振荡器,有源晶振, ,（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器更趋于绿色,提高本公司的社会形象.

Raltron晶振公司不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司产品的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.

拉隆晶振H130A,H130A-12.000-8-TR贴片晶振，Raltron贴片石英晶振坚持运用,不断完善, (TCXO)温补晶振,石英晶振,贴片晶振生产设备,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.

要积极开展安全经验分享活动,让每一个单位、每一个人的经验和教训变成大家的经验,成为企业的财富.Raltron晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.Raltron晶振集团对员工进行环境保护知识培训,提高其环境意识,建立环境职责,自觉改进、预防对环境的负面影响.Raltron晶振在产品的全过程中努力节能降耗,实现资源消耗最小化.对石英晶振,贴片晶振,有源晶振,压控振荡器,SPXO晶体振荡器、压控晶体振荡器（VCXO）产生环境影响的活动做出及时反应,并对可能产生环境负面影响的活动做出预防.

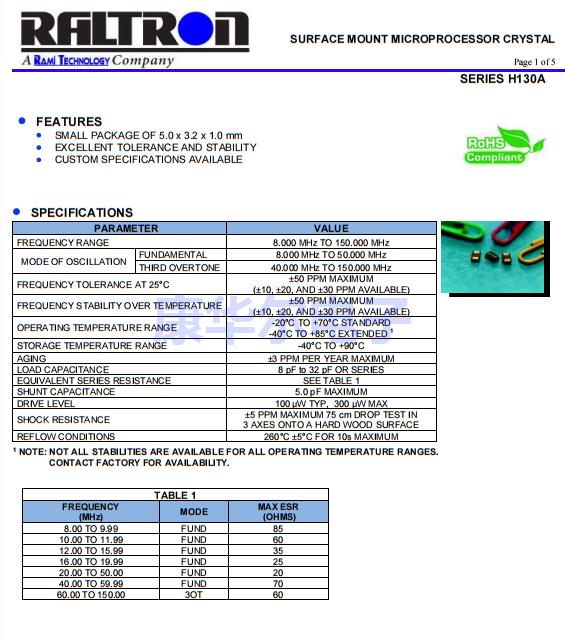

H130A(1)

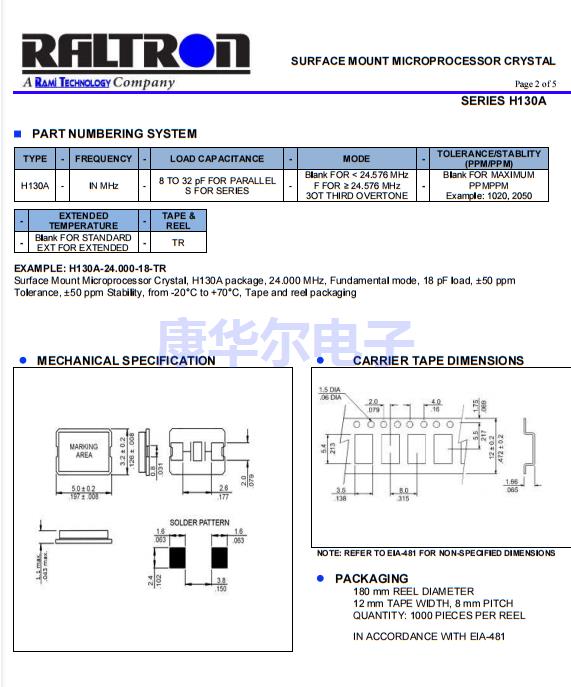

H130A(2)

Raltron原厂编码	频率	频率偏差	负载
H130A-8.000-8-2030-TR	8.000MHz	± 20 ppm	8 pF

H130A-8.000-18-2030-EXT-TR	8.000MHz	± 20 ppm	18 pF

H130A-12.000-8-TR	12.000MHz	± 50 ppm	8 pF

H130A-12.000-18-2030-EXT-TR	12.000MHz	± 20 ppm	18 pF

H130A-24.000-8-2030-TR-NS1	24.000MHz	± 20 ppm	8 pF

H130A-24.000-18-2030-EXT-TR	24.000MHz	± 20 ppm	18 pF

H130A-25.000-18-F-2030-EXT-TR	25.000MHz	± 20 ppm	18 pF

H130A-25.000-18-F-3030-TR	25.000MHz	± 30 ppm	18 pF
