TXC晶振,贴片晶振,9HT11晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶振真空退火技术：低频晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
|
TXC晶振规格
|
单位
|
晶振频率范围
|
基本条件
|
|
标准频率
|
f_nom
|
32.768K晶振
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.epsoncrystal.com
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
12.5PF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
TXC贴片晶振编码列表：
|
Manufacturer Part Number原厂编码
|
Manufacturer厂家
|
Series型号
|
Type 系列
|
Frequency
|
Frequency Stability频率稳定度
|
Operating Temperature 工作温度
|
Mounting Type安装类型
|
Package / Case包装/封装
|
Size / Dimension 尺寸
|
Height - Seated (Max)高度
|
|
9H03200012
|
TXC CORPORATION
|
9HT11
|
kHz Crystal (Tuning Fork)
|
32.768kHz
|
-
|
-40°C ~ 85°C
|
Surface Mount
|
2-SMD, No Lead
|
0.079" L x 0.047" W (2.00mm x 1.20mm)
|
0.024" (0.60mm)
|
|
9H03270022
|
TXC CORPORATION
|
9HT11
|
kHz Crystal (Tuning Fork)
|
32.768kHz
|
-
|
-40°C ~ 85°C
|
Surface Mount
|
2-SMD, No Lead
|
0.079" L x 0.047" W (2.00mm x 1.20mm)
|
0.024" (0.60mm)
|
|
9H03270030
|
TXC CORPORATION
|
9HT11
|
kHz Crystal (Tuning Fork)
|
32.768kHz
|
-
|
-40°C ~ 85°C
|
Surface Mount
|
2-SMD, No Lead
|
0.079" L x 0.047" W (2.00mm x 1.20mm)
|
0.024" (0.60mm)
|
|
9H03200010
|
TXC CORPORATION
|
9HT11
|
kHz Crystal (Tuning Fork)
|
32.768kHz
|
-
|
-40°C ~ 85°C
|
Surface Mount
|
2-SMD, No Lead
|
0.079" L x 0.047" W (2.00mm x 1.20mm)
|
0.024" (0.60mm)
|
|
9H03270033
|
TXC CORPORATION
|
9HT11
|
kHz Crystal (Tuning Fork)
|
32.768kHz
|
-
|
-40°C ~ 85°C
|
Surface Mount
|
2-SMD, No Lead
|
0.079" L x 0.047" W (2.00mm x 1.20mm)
|
0.024" (0.60mm)
|

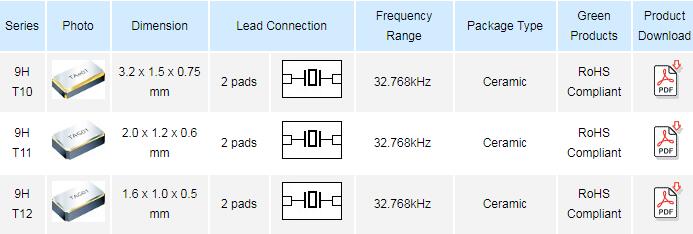

TXC贴片晶振产品列表：
关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。
关于机械性冲击
(1)从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。
(2)SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。
(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。
TXC晶振,贴片晶振,9HT11晶振
TXC晶振由于制造普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等涉及高温处理，所以需要大量电力的过程。32.768KHZ晶振通过使产品更加紧凑，可以增加每个工序引入的零件数量。
设备功耗几乎不影响零件数量。因此，每个产品的功耗减少由于增加的部件的数量，然后抑制二氧化碳排放。与这项改革，减少功耗设备也实施。为了快速响应我们的客户需求，我们整合了我们的基本技术，32.768K谐振器设计技术，生产技术和制TXC晶振集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。
我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，集团还开展了各种各样的活动。
