TXC晶振,压控晶振,CR晶振，小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
|

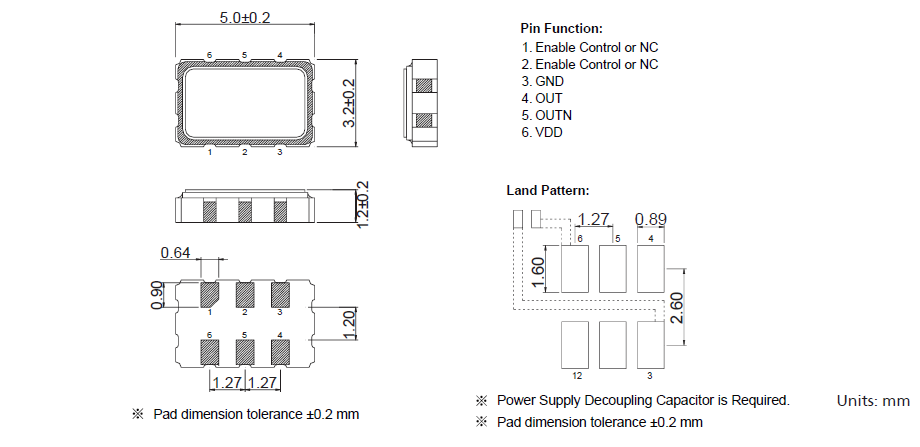

型号
|
符号
|
|
|
输出规格
|
-
|
CMOS
|
|
输出频率范围
|
fo
|
50-200MHZ
|
|
电源电压
|
VCC
|
+2.5V±0.125V/+3.3V±0.165V
|
|
频率公差
（含常温偏差）
|
f_tol
|
±50×10-6 max., ±100×10-6 max.
|
|
保存温度范围
|
T_stg
|
-55-+125℃
|
|
运行温度范围
|
T_use
|
-0-+70℃ ,-40-+85℃
|
|
消耗电流
|
ICC
|
20mA max.
|
|
待机时电流（＃1引脚"L"）
|
I_std
|
10μA max.
|
|
输出负载
|
Load-R
|
100Ω (Output-OutputN)
|
|
波形对称
|
SYM
|
45-55% [at outputs cross point]
|
|
0电平电压
|
VOL
|
-
|
|
1电平电压
|
VOH
|
-
|
|
上升时间 下降时间
|
tr, tf
|
0.4ns max. [20?80% Output-OutputN]
|
|
差分输出电压
|
VOD1, VOD2
|
0.247-0.454V
|
|
差分输出误差
|
⊿VOD
|
50mV [⊿VOD=｜VOD1VOD2｜]
|
|
补偿电压
|
VOS
|
1.125-1.375V
|
|
补偿电压误差
|
⊿VOS
|
50mV
|
|
交叉点电压
|
Vcr
|
-
|
|
OE端子0电平输入电压
|
VIL
|
VCC×0.3 max.
|
|
OE端子1电平输入电压
|
VIH
|
VCC×0.7 min.
|
|
输出禁用时间
|
tPLZ
|
200ns
|
|
输出使能时间
|
tPZL
|
2ms
|
|
周期抖动（1）
|
tRMS
|
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
|
|
tp-p
|
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
|
|
总抖动（1）
|
tTL
|
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
|
|
相位抖动
|
tpj
|
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
|
那么温补晶振（TCXO）又有什么特点，温补晶振简单的来说就是在工作过程中起到温度补偿功能，那怎么个温度补偿法呢？其实原理跟压控振荡器一样，比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压。
温补晶振在工作过程中如果遇到了温度变化很大的情况下，那这个时候温度补偿就起作用了，比如说温补晶振的基本精度要求是0.5PPM，常温要求是2ppm，那如果低温超出的常温的情况下，石英晶体的温补功能就会把精度控制在一定的范围内，使精度变化在一个要求值的范围，稳定在高精度要求内给CPU提供稳定的信号。
电处理：
将电源连接到有源晶振指定的终端，确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振，假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值，就很可能会导致石英晶振产品损坏。所以外接电压很重要，一定要确保使用正确的额定电压的振荡，但如果电压低于额定的电压值部分产品将会不起振，或者起不到最佳精度。
TXC晶振,压控晶振,CR晶振
TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。5032压控晶振与我们的员工一起开创并保持一个免于事故的工作场所。
台湾TXC晶振劳工职业金属壳封装贴片晶振安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用，并确保回收利用。
为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，5032压控振荡器通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
