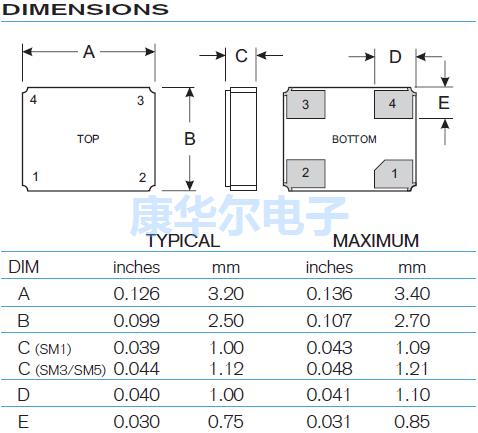

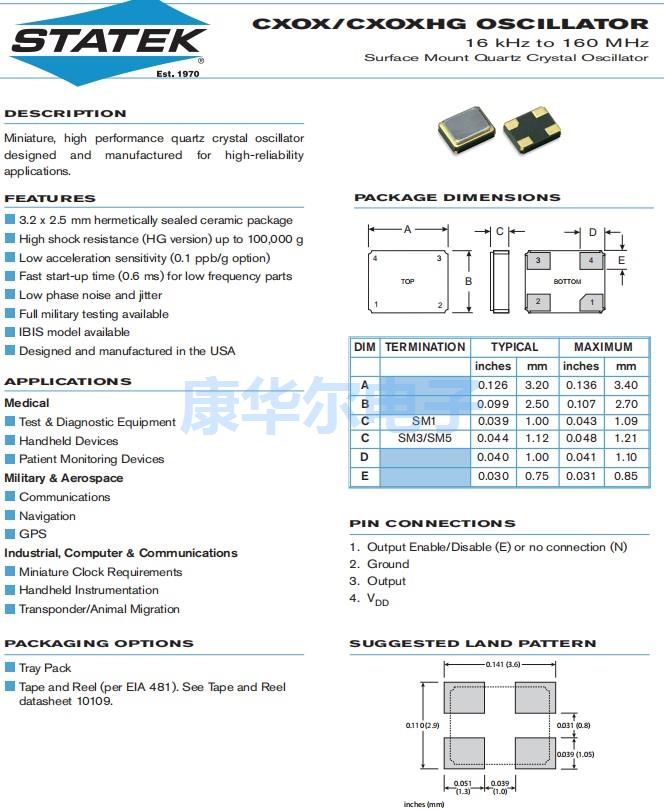

Statek低频器件,CXOX低相位噪声晶振,CXOXHG4BSNSM3-40.0M,50/50/I手持设备晶振，表面贴装石英晶体振荡器微型，高性能石英晶体振荡器设计和制造的高可靠性应用。特点:小体积晶振尺寸3.2x2.5毫米密封陶瓷封装 高抗冲击(汞版本)高达100,000克 低加速度灵敏度(0.1 ppb/g选项) 低频器件的快速启动时间(0.6 ms) 低相位噪声和抖动，提供全面的军事测试 提供IBIS模型，应用: 医学的 测试和诊断设备 手持设备 患者监护设备 军事和航空航天 通信 航行 全球（卫星）定位系统 工业、计算机和通信 微型时钟要求 手持式仪器 应答器/动物迁移。
STATEK晶振公司在1970年开创了石英晶体,时钟晶振的微小型技术,给频率控制行业带来了革命性的变化.时至今日Statek公司依旧注重品质,专注服务不断改进,致力于研发生产超薄,超小型石英晶振,贴片晶振,石英晶体,有源振荡器,温补晶体振荡器以及传感器等器件,产品均在美国研发设计,制造,检测.
STATEK斯塔克晶振将水晶放置玻璃封装以及陶瓷盖封装内,人造水晶相较于其他使用机械生产的水晶要小的多.所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.Statek晶振晶体振荡器具有小型化,低功耗,优秀的耐冲击性,抗氧化性佳等特点.广泛使用于全球GPS定位系统,WLAN网络产品,网络控制器,无线基站,程控交换设备,精密仪器,GPS卫星,汽车应用,计算机,全球GPS定位系统,无线通讯,数码产品等等.
Statek晶振公司是设计和制造高可靠频率控制产品的领导者,研发生产石英晶振，石英晶体振荡器.以前要实现卓越的高系统性能需要消耗大量的石英晶体振荡器,这对于很多应用领域而言是笔不小的开销,因为空间上和电力方面都比较耗资源.为了实现客户低消耗高收益的作业,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低功耗晶振,低抖动石英晶振,石英晶体振荡器.
Statek石英晶体振荡器低消耗低电流只需3.2~2.5mm,频率范围从20MHZ~50MHZ可供选择,有源晶振电压范围在1.8V~3.3V之间,在产品中使用的工作温度范围广-55℃+125℃.并且具有超强的耐冲击性能,可用于军工产品,军事领域.
Statek晶振公司拥有先进的压电石英晶体、有源晶体工艺,精湛的技术以及掌握了各种操作模式中所有机械几何形状的石英谐振器的专业知识.以及先进的生产设备和测试仪器,采用IS09002质量管理体系进行生产、技术管理,能及时为晶振用户提供更好的服务。
|
Frequency1
|
32.768 kHz
|
1 MHz to 160 MHz
|
|
Supply Voltage
|
1.8 V to 5.0 V ± 10%
|
1.8 V to 5.0 V ± 10%
|
|
Calibration Tolerance2
|
±100 ppm to ±25 ppm
|
|
Frequency-Temperature Stability3,4
|
±50 ppm to ±10 ppm (Commercial)
|
|
±100 ppm to ±20 ppm (Industrial)
|
|
±100 ppm to ±30 ppm (Military)
|
|
Typical Supply Current (mA)
|
1.8 V
0.068
|
3.3 V
0.075
|
24 MHz
|
1.8V
|
3.3V
|
|
32 MHz
|
1.4
|
2.3
|
|
50 MHz
|
1.8
|
3
|
|
130 MHz
|
2.6
|
4.5
|
|
12
|
12
|
23
|
|
Output Load (CMOS)5
|
15 pF
|
|
Start-up Time (ms)
|
0.6 MAX
|
5 MAX
|
|
Rise/Fall Time (ns)
|
20 MAX
|
6 MAX
|
|
Duty Cycle
|
45% MIN 55% MAX
|
|
Aging, First Year
|
3 ppm MAX
|
|
Shock Survival
|
STD: 5,000 g, 0.3 ms, 1/2 sine
|
|
HG: 100,000 g, 0.5 ms, 1/2 sine
|
|
Vibration Survival6
|
20 g, 10-2,000 Hz swept sine
|
|
Operating Temperature Range4
|
-10°C to +70°C (Commercial)
|
|
-40°C to +85°C (Industrial)
|
|
-55°C to +125°C (Military)
|
|
Storage Temperature Range4
|
-55°C to +125°C
|
|
Max Process Temperature
|
260°C for 20 seconds
|
|
Max Supply Voltage VDD7
|
-0.3 V to 7.0 V
|
-0.5 V to 7.0 V
|
|
Moisture Sensitivity Level (MSL)
|
This product is hermetically sealed and is not moisture sensitive.
|
Statek低频器件,CXOX低相位噪声晶振,CXOXHG4BSNSM3-40.0M,50/50/I手持设备晶振
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英有源晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
