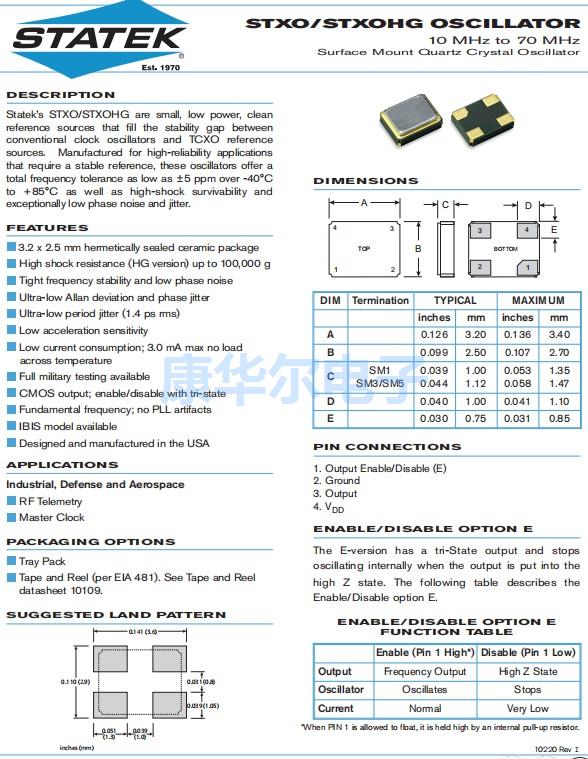

Statek有源晶振,STXO系列3225mm晶体振荡器,STXOAHG4BSESM3-40.0M,/10/I低功耗晶振，Statek的STXO/STXOHG是小型、低功耗、清洁的参考源，填补了传统时钟振荡器和TCXO参考源之间的稳定性差距。这些振荡器针对需要稳定基准电压源的高可靠性应用而制造，在-40℃至+85℃范围内，总频率容差低至5ppm，抗冲击能力强，相位噪声和抖动极低。

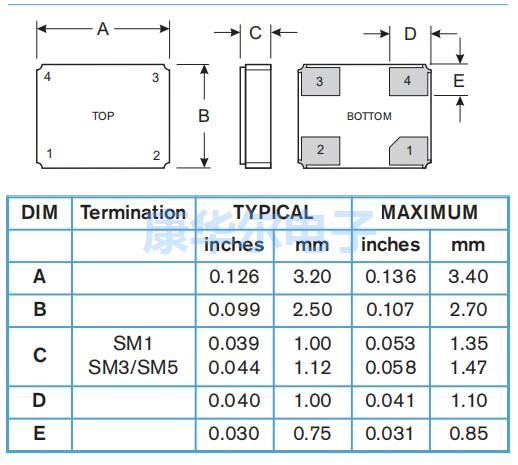

特点: 小体积晶振尺寸3.2x2.5毫米密封陶瓷封装
高抗冲击(汞版本)高达100,000克，紧密的频率稳定性和低相位噪声
超低Allan偏差和相位抖动
超低周期抖动(1.4 ps rms)
低加速灵敏度
低电流消耗；空载时最大3.0毫安
跨温度
提供全面的军事测试
CMOS输出；启用/禁用三态
基频；无PLL伪像
提供IBIS模型，应用于:
工业、国防和航空航天
射频遥测
主时钟.
STATEK晶振公司在1970年开创了石英晶体,时钟晶振的微小型技术,给频率控制行业带来了革命性的变化.时至今日Statek公司依旧注重品质,专注服务不断改进,致力于研发生产超薄,超小型石英晶振,贴片晶振,石英晶体,有源晶体,温补晶体振荡器以及传感器等器件,产品均在美国研发设计,制造,检测.
STATEK斯塔克晶振将水晶放置玻璃封装以及陶瓷盖封装内,人造水晶相较于其他使用机械生产的水晶要小的多.所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.Statek晶体振荡器具有小型化,低功耗,优秀的耐冲击性,抗氧化性佳等特点.广泛使用于全球GPS定位系统,WLAN网络产品,网络控制器,无线基站,程控交换设备,精密仪器,GPS卫星,汽车应用,计算机,全球GPS定位系统,无线通讯,数码产品等等.
Statek晶振公司是设计和制造高可靠频率控制产品的领导者,研发生产石英晶振，石英晶体振荡器.以前要实现卓越的高系统性能需要消耗大量的石英晶体振荡器,这对于很多应用领域而言是笔不小的开销,因为空间上和电力方面都比较耗资源.为了实现客户低消耗高收益的作业,Statek晶振公司提供了高精度,低噪音,低相位,低功耗晶振,低抖动石英晶振,石英晶体振荡器.
Statek石英晶体振荡器低消耗低电流只需3.2~2.5mm,频率范围从20MHZ~50MHZ可供选择,电压范围在1.8V~3.3V之间,在产品中使用的工作温度范围广-55℃+125℃.并且具有超强的耐冲击性能,可用于军工产品,军事领域.
Statek晶振公司拥有先进的压电石英晶体、有源晶体工艺,精湛的技术以及掌握了各种操作模式中所有机械几何形状的石英谐振器的专业知识.以及先进的生产设备和测试仪器,采用IS09002质量管理体系进行生产、技术管理,能及时为晶振用户提供更好的服务。
|
Frequency Range
|
10 MHz to 70 MHz
|
|
Supply Voltage
|
2.5 V to 3.3 V ± 10%
|
|
Total Frequency Tolerance
|
As low as ±5 ppm (Industrial)
|
|
Typical Supply Current1
|
3 mA
|
|
Output Voltage Levels
|
VOH > VDD - 0.4 V
VOL < 0.4 V
|
|
Output Load (CMOS)
|
15 pF
|
|
Start-up Time
|
5 ms MAX
|
|
Rise/Fall Time
|
5 ns MAX
|
|
Duty Cycle
|
45% MIN, 55% MAX
|
|
Aging, First Year
|
2 ppm MAX
|
|
Shock Survival2
|
STD: 5,000 g, 0.5 ms, 1/2 sine HG: Up to 100,000 g, 0.5 ms, 1/2 sine
|
|
Vibration Survival3
|
20 g, 10-2,000 Hz swept sine
|
|
Operating Temperature Ranges
|
-10°C to +70°C (Commercial)
-40°C to +85°C (Industrial)
-55°C to +125°C (Military)
|
|
Typical Period Jitter (rms)
|
1.4 ps over 10,000 cycles
|
|
Storage Temperature Range
|
-55°C to +125°C
|
|
Max Process Temperature
|
260°C for 20 seconds
|
|
MIN/MAX Supply Voltage (VDD)
|
-0.3 V / 4.0 V
|
|
MIN/MAX Enable/Disable Pin Voltage (VIN)
|
-0.3 V / VDD + 0.3 V
|
|
Moisture Sensitivity Level (MSL)
|
This product is hermetically sealed and is not moisture sensitive.
|
Statek有源晶振,STXO系列3225mm晶体振荡器,STXOAHG4BSESM3-40.0M,/10/I低功耗晶振
在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏石英贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作
Statek有源晶振,STXO系列3225mm晶体振荡器,STXOAHG4BSESM3-40.0M,/10/I低功耗晶振
STATEK进口晶振公司深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生。要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到压电石英晶振、贴片晶振生产建设全过程。带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路。进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.
STATEK晶振公司坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法。要积极开展安全经验分享活动,让每一个单位、每一个人的经验和教训变成大家的经验,成为企业的财富.
STATEK晶振公司的目标是保证石英贴片晶振,晶体振荡器,有源晶振产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
STATEK晶振承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现.我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化.
STATEK晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.STATEK晶振运用ISO14001环境管理系统进行环境管理,尽最大可能减小晶体振荡器,有源晶振,压电石英晶体,石英水晶振荡子业务活动对环境造成的负担,并通过业务发展推进环境改善.
STATEK晶振公司在“制造、使用、有效利用、再利用”这样一个石英水晶振荡子,压电石英晶体、有源晶体、石英晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
