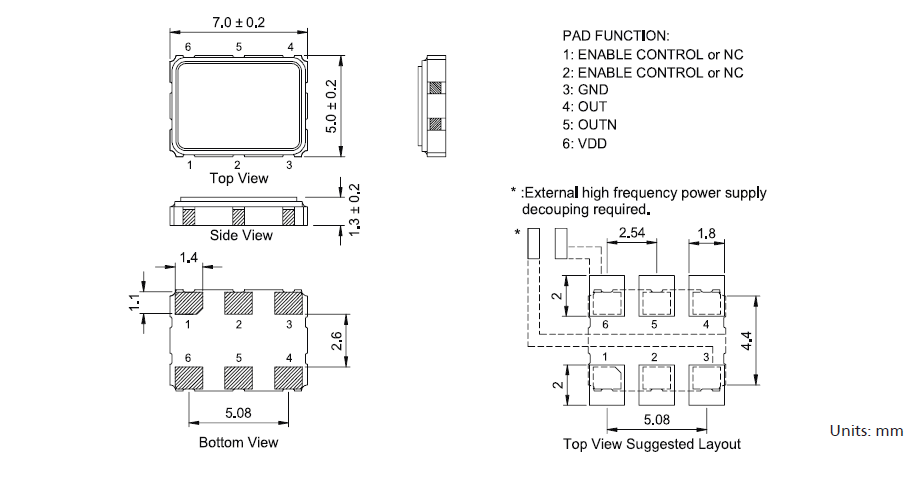

TXC晶振,差分晶振,BC晶振，7050mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|
型号
|
符号
|
|
|
输出规格
|
-
|
LVPECL
|
|
输出频率范围
|
fo
|
75-700MHZ
|
|
电源电压
|
VCC
|
+2.5V±0.125V/+3.3V±0.165V
|
|
频率公差
（含常温偏差）
|
f_tol
|
±50×10-6 max., ±100×10-6 max.
|
|
保存温度范围
|
T_stg
|
-55?+125℃
|
|
运行温度范围
|
T_use
|
-10?+70℃ ,-40?+85℃
|
|
消耗电流
|
ICC
|
20mA max.
|
|
待机时电流（＃1引脚"L"）
|
I_std
|
10μA max.
|
|
输出负载
|
Load-R
|
100Ω (Output-OutputN)
|
|
波形对称
|
SYM
|
45?55% [at outputs cross point]
|
|
0电平电压
|
VOL
|
-
|
|
1电平电压
|
VOH
|
-
|
|
上升时间 下降时间
|
tr, tf
|
0.4ns max. [20?80% Output-OutputN]
|
|
差分输出电压
|
VOD1, VOD2
|
0.247?0.454V
|
|
差分输出误差
|
⊿VOD
|
50mV [⊿VOD=｜VOD1VOD2｜]
|
|
补偿电压
|
VOS
|
1.125?1.375V
|
|
补偿电压误差
|
⊿VOS
|
50mV
|
|
交叉点电压
|
Vcr
|
-
|
|
OE端子0电平输入电压
|
VIL
|
VCC×0.3 max.
|
|
OE端子1电平输入电压
|
VIH
|
VCC×0.7 min.
|
|
输出禁用时间
|
tPLZ
|
200ns
|
|
输出使能时间
|
tPZL
|
2ms
|
|
周期抖动（1）
|
tRMS
|
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
|
|
tp-p
|
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
|
|
总抖动（1）
|
tTL
|
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
|
|
相位抖动
|
tpj
|
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
|
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
1:机械振动的影响
当温补晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
TXC晶振,差分晶振,BC晶振
台湾TXC晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,LV-PELC石英晶振同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
台湾TXC晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.差分有源振荡器并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证.
台湾TXC晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、差分石英晶振实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
TXC晶振,差分晶振,BC晶振
